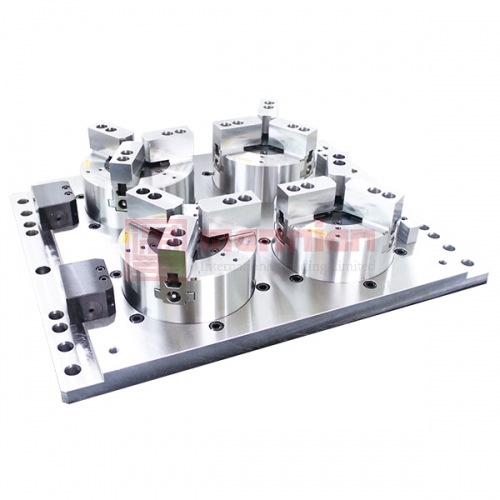

特征
- 可用于铣床或加工中心机上，同时加工多个工件。
- 可选择安装立式气缸用保压阀。
- 可订制2、3、6工件数的盘面。

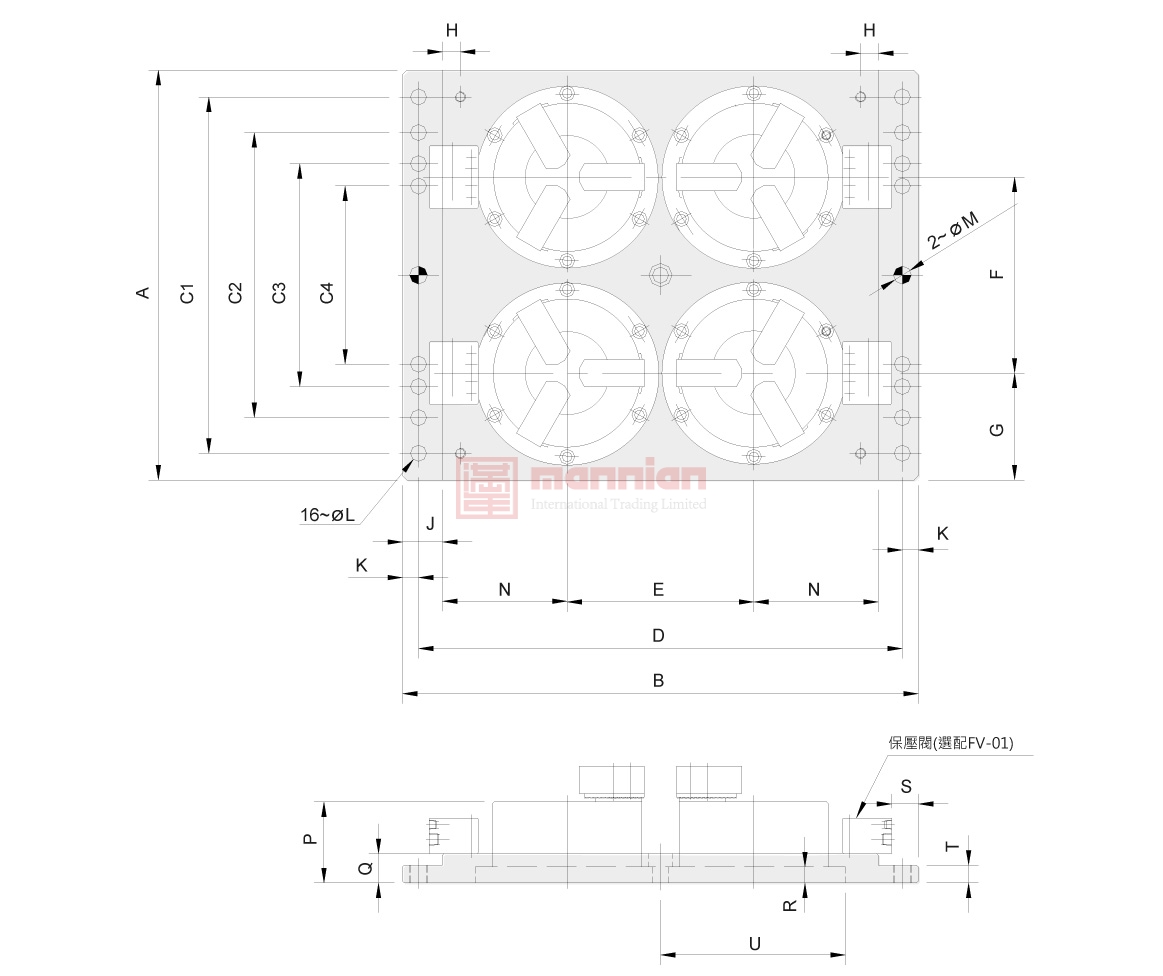

尺寸
* 保留规格修改的权利
| 型号 | A | B | C1 | C2 | C3 | C4 | D | E | F | G | H | J | K | L | M | N | P | Q | R | S | T | U |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MP4-06206 | 460 | 580 | 400 | 320 | 250 | 200 | 544 | 210 | 220 | 120 | 20 | 45 | 18 | 17 | 20 | 140 | *B | 33 | 18 | 20 | 20 | 206 |
*B 對照所裝配夾頭型號之寸法B。
