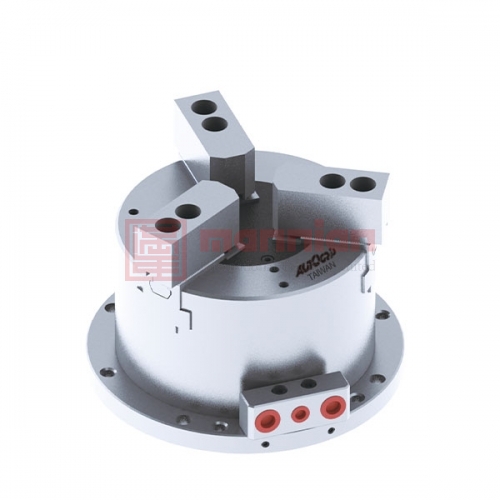

特征
- 楔形三爪中实卡盘，超长爪行程。
- 内建油压缸，当使用气压做为动力源时，可选配保压阀组件。
- 安装容易，接上配管即可进行加工。
- 薄型轻量化设计，并可使用标准生爪或标准硬爪。
- 可配合气密检知，进行轴向位置确认。
- 单一润滑油孔，集中润滑。
- 可与立置夹头座板组合进行加工。
- 配备气密检知。
规格
| 型号 | 爪行程(直径) (mm) | 最大 夹持 直径 (mm) | 最小 夹持 直径 (mm) | 最大夹持力-气压 kN (kgf) | 最大夹持力-油压 kN (kgf) | 最大使用压力-气压 MPa(kgf/cm2) | 最大使用压力-油压 MPa(kgf/cm2) | 最低使用压力 kgf/cm2 | 空气消耗量 lit.(使用压力6.0 kgf/cm2) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| SM-306 | 13.1 | 168 | 14 | 18.0(1830) | 32.2(3280) | 0.7(7) | 1.2(12) | 2 | 1.5 | 18.7 |
| SM-308 | 16 | 210 | 18 | 26.2(2670) | 45.0(4590) | 0.7(7) | 1.2(12) | 2 | 2.7 | 32.5 |
| SM-310 | 19.6 | 254 | 20 | 37.0(3772) | 63.0(6422) | 0.7(7) | 1.2(12) | 2 | 4.6 | 53.6 |
尺寸
* 保留规格修改的权利

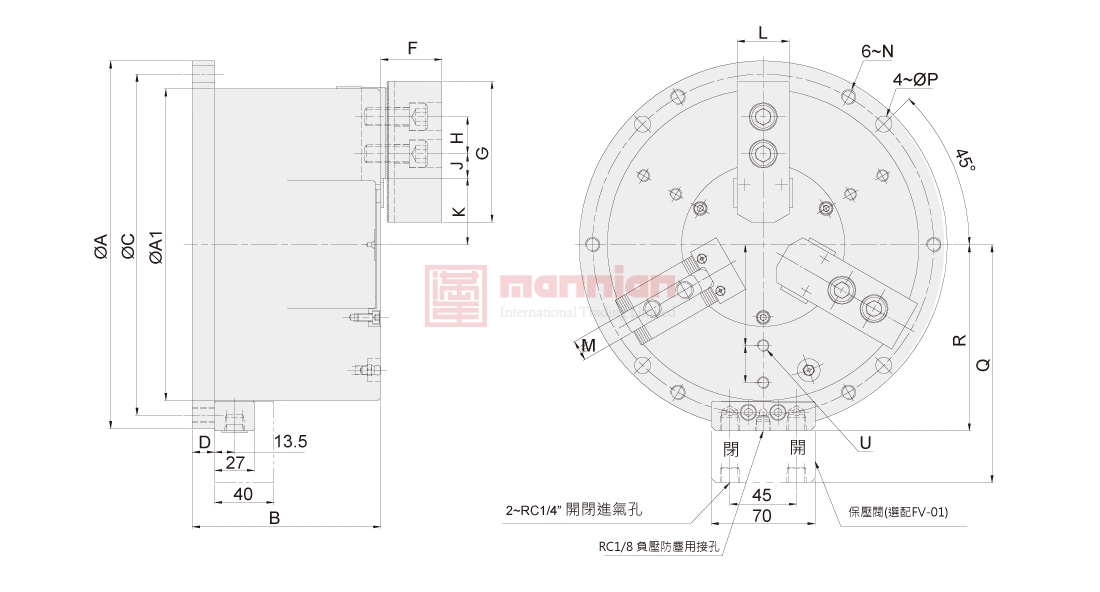

| 型号 | A(h7) | A1 | B | C | D | F | G | H | J max. | J min. | K max. | K min. | L | M | N | P | Q | R | S | T |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SM-306 | 206 | 168 | 110 | 188 | 15 | 40 | 73 | 20 | 16.75 | 4.75 | 39 | 32.45 | 31 | 12 | M10x1.5 | 11 | 139.5 | 104.5 | 55 | 18 |
| SM-308 | 248 | 210 | 127 | 230 | 15 | 41 | 95 | 25 | 23.75 | 8.75 | 45 | 37 | 35 | 14 | M10x1.5 | 11 | 160.5 | 125.5 | 68 | 25 |
| SM-310 | 300 | 254 | 145 | 280 | 16 | 46 | 110 | 30 | 36.75 | 14.25 | 50 | 40.2 | 40 | 16 | M12x1.75 | 13 | 182.5 | 147.5 | 85 | 30 |
