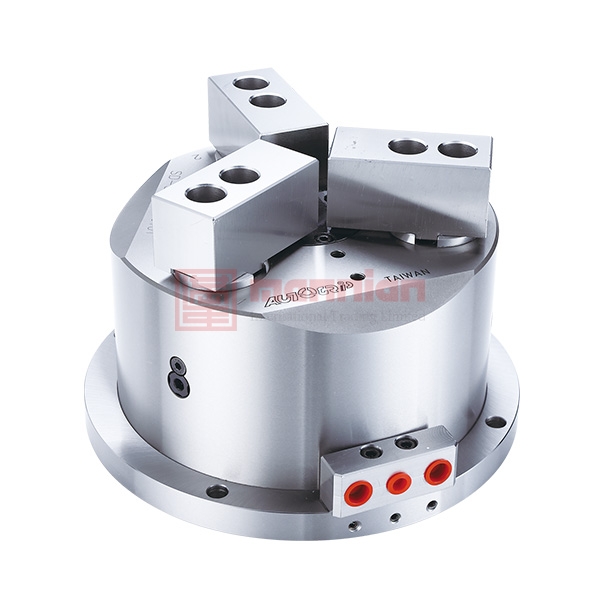

特征
- 内建油压缸，当使用气压做为动力源时，可选配保压阀组件。
- 可同时将工件做径向夹持与轴向后拉，使工件不上浮并紧贴座金基准面。
- 高刚性硬化处理的本体与圆柱后拉机构，并经过轴孔精搪，确保高夹持精度与耐用度，适合重切削场合。
- 可与立置卡盘座板组合进行加工。
- 配备气密检知。
规格
| 型号 | 爪行程(直径) (mm) | 最大 夹持 直径 (mm) | 最小 夹持 直径 (mm) | 最大夹持力-气压 kN (kgf) | 最大夹持力-油压 kN (kgf) | 最大使用压力-气压 MPa(kgf/cm) | 最大使用压力-油压 MPa(kgf/cm) | 最低使用压力 kgf/cm2 | 空气消耗量 lit.(使用压力6.0 kgf/cm2) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| SD-304 | 5 | 110 | 18 | 5.0(510) | 10.9(1112) | 0.6(6) | 1.3(13) | 2 | 0.26 | 8.1 |
| SD-306 | 7.2 | 165 | 35 | 11.5(1173) | 25.0(2550) | 0.6(6) | 1.3(13) | 2 | 0.58 | 20.6 |
| SD-308 | 7.2 | 210 | 28 | 21.7(2213) | 47.0(4793) | 0.6(6) | 1.3(13) | 2 | 1.02 | 34.1 |
| SD-310 | 10.8 | 254 | 40 | 36.0(3680) | 60.0(6118) | 0.6(6) | 1.0(10) | 2 | 2.05 | 55 |

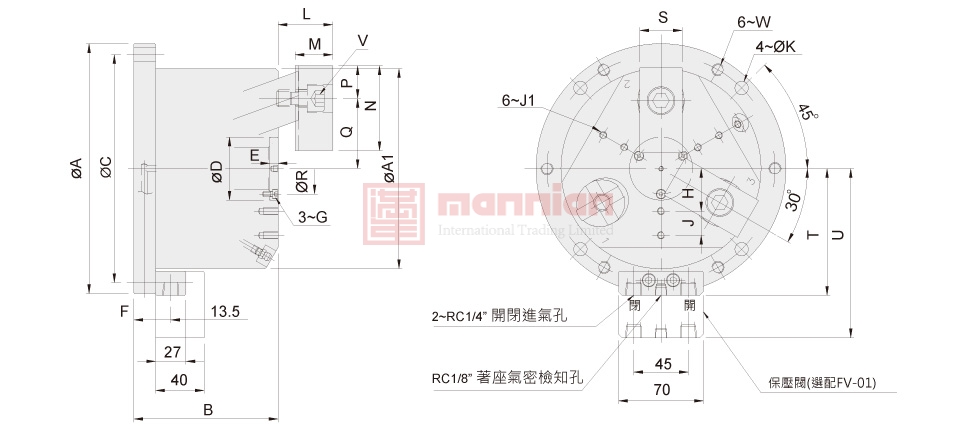

尺寸
* 保留规格修改的权利
| 型号 | A(h7) | A1 | B | C | D(H7/h7) | E | F | G | H | J | J1 | K | L Max. | L Min. | M | N | P | Q max. | Q min. | R | S | T | U | V | W |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SD-304 | 148 | 110 | 93.5 | 130 | 35 | 2 | 15 | M3 | 22.5 | 10 | M5x0.8 | 9 | 30 | 23 | 19.5 | 52 | 19 | 37 | 34.5 | 27 | 25 | 75.5 | 110.5 | 3~M10 | M8x1.25 |
| SD-306 | 206 | 165 | 116 | 188 | 52 | 7 | 18 | M4 | 35 | 20 | M6x1 | 11 | 45 | 35 | 31 | 70 | 27 | 57.8 | 54.2 | 42 | 35 | 104.5 | 139.5 | 3~M14 | M10x1.5 |
| SD-308 | 248 | 210 | 122 | 230 | 65 | 10 | 18 | M5 | 45 | 25 | M8x1.2 | 11 | 56 | 46 | 41 | 84 | 31 | 70.8 | 67.2 | 53 | 40 | 125.5 | 160.5 | 6~M12 | M10x1.5 |
| SD-310 | 300 | 254 | 151 | 280 | 75 | 12 | 20 | M6 | 55 | 30 | M8x1.2 | 13 | 65 | 50 | 46 | 100 | 38 | 85 | 79.6 | 62 | 50 | 147.5 | 182.5 | 6~M14 | M12x1.75 |
