制造商零件编号 EGC-70-500-TB-KF-0H-GK | 制造商 Festo
详细资料

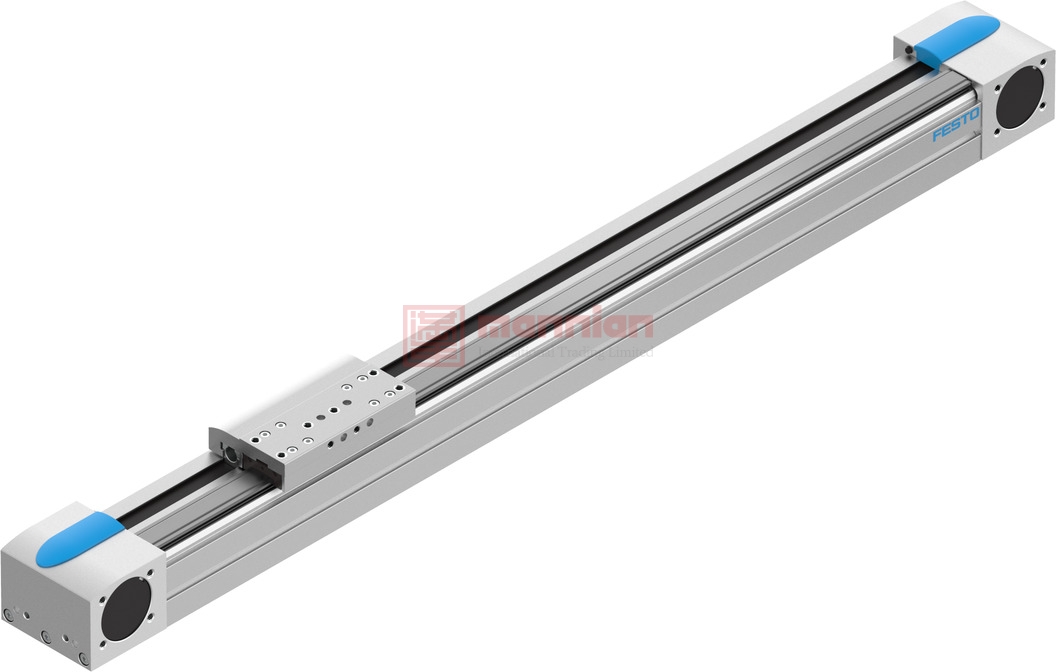

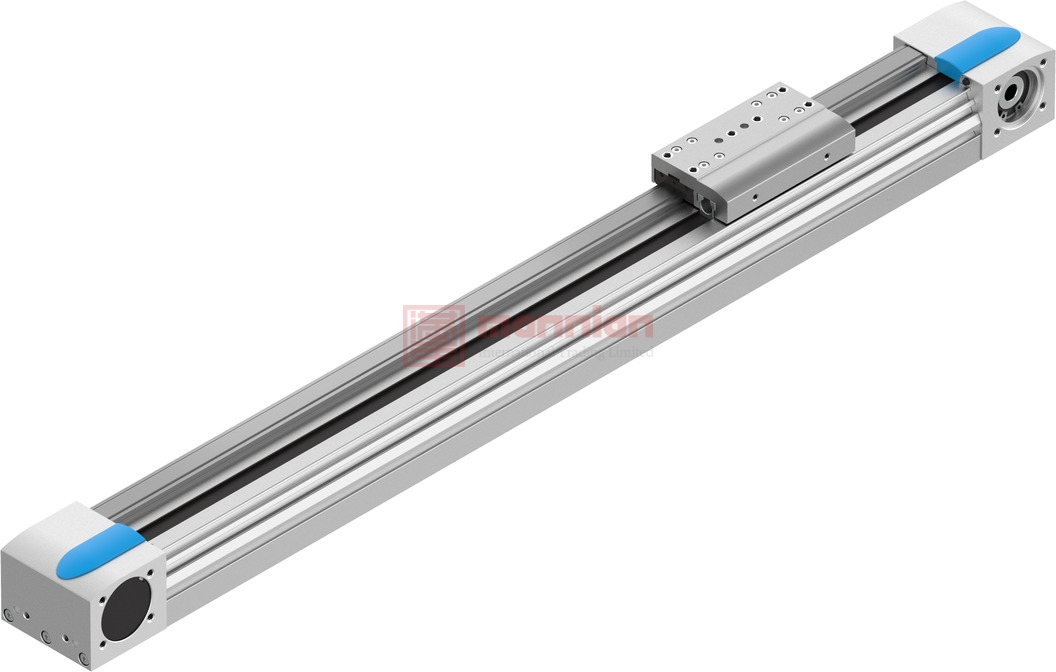

Festo Elga 系列齿形皮带轴、带循环滚珠轴承导轨。传动小齿轮的有效直径为 52.52 mm 。
工作行程 = 1200 mm
尺寸 = 120
齿形皮带拉伸 = 0.21 %
技术参数
| 属性 | 数值 |
|---|---|
| 驱动小齿轮有效直径 | 24.83 mm |
| 工作行[冲]程 | 500 mm |
| Size | 70 |
| 冲程储备 | 0 mm |
| 齿形皮带节距 | 3 mm |
| 安装地点，安装位置 | 任何 |
| Guide | 循环滚珠轴承导管 |
| 循环滚珠轴承导管 | 带齿形带的机电线轴 |
| 电动机型式 | 步进电机伺服电机 |
| 标志 | 00991212 |
| 最大加速度 | 50 m/s² |
| 最大速度 | 5 m/s |
| 重复精度 | ±0.08 mm |
| 占空比 | 100% |
| LABS （PWIS） 符合性 | VDMA24364 zone III |
| 防护等级 | IP40 |
| 环境温度 | -10 °C … 60 °C |
| 区域 Iy 的第二个时刻 | 395000 mm⁴ |
| 区域 Iz 的第二个时刻 | 577000 mm⁴ |
| 最大力 Fy | 1850 N |
| 最大力 Fz | 1850 N |
| 最大力 Fy 总轴 | 1850 N |
| 最大力 Fz 总轴 | 1850 N |
| 理论使用寿命为100公里（仅从指南的角度来看） | 6842 N |
| Fz，理论使用寿命为100 km（仅从指南角度） | 6842 N |
| 最大空载换档阻力 | 14.5 N |
| 最大扭矩 Mx | 16 Nm |
| 最大扭矩 My | 51 Nm |
| 最大扭矩 Mz | 51 Nm |
| 最大力矩 Mx 总轴 | 16 Nm |
| 最大力矩 My总轴 | 51 Nm |
| 最大力矩 Mz 总轴 | 51 Nm |
| Mx，理论使用寿命为100 km（从指南的角度来看 仅） | 58.9 Nm |
| 我的理论使用寿命为100公里（从指南的角度来看 仅） | 188 Nm |
| Mz，理论使用寿命为100 km（仅从指南的角度来看） | 188 Nm |
| 最大进给力 Fx | 100 N |
| 扭转惯量 It | 240000 mm⁴ |
| 每米冲程的质量转动惯量 JH | 0.11 kgcm² |
| 每公斤有效载荷的质量转动惯量JL | 1.54 kgcm² |
| 进给常数 | 78 mm/U |
| 参考使用寿命 | 5000 km |
| 端盖材料 | 锻造铝合金 |
| 型材 | 阳极氧化 |
| 关于材料的说明 | 符合 RoHS 标准 |
| 驱动器盖材料 | 锻造铝合金 阳极 |
| 滑架材料 | 钢 |
| 导轨材料 | 钢 |
| 皮带轮材料 | 高合金不锈钢 |
| 载玻片材料 | 锻造铝合金 阳极 |
| 齿形带夹紧元件材料 | 镀镍 |
| 齿形带材料 | 带玻璃帘线和尼龙涂层的氯丁橡胶 |
资料下载
EGC-TB_ENUS.pdf
pdf文件
4.4M
电动推杆是什么？
电动推杆又名电动缸、直线驱动器、直线模组、直线滑台，主要是由电机、推杆和控制装置等机构组成的一种新型直线执行机构，可以实现远距离控制、集中控制。
电动推杆的工作原理
电动机经齿轮或蜗轮蜗杆减速后，带动一对丝杆螺母。把电机的旋转运动变成直线运动，利用电动机正反转完成推杆动作。如通过各种杠杆、摇杆或连杆等机构可完成转动、摇动等复杂动作。通过改变杠杆力臂长度，可以增大或减小行程。行程控制装置
- 蜗轮蜗杆传动形式：电机齿轮上的蜗杆带动蜗轮转动，使蜗轮内的小丝杆作轴向移动，由连接板带动限位杆相应作轴向移动，至所需行程时，通过调节限位块压下行程开关断电，电动机停止运转（正反控制相同）。
- 齿轮传动形式：电机通过减速齿轮后带动安装于内管的小丝杆，带动与之连接一起的做轴向运行螺母，至所设定的行程时螺母触角压住限位开关断开电源，电机停止运动（反向与之相同）。
电动推杆的应用
- 娱乐行业：机械人手臂及关节，动感座椅等；
- 军工行业：模拟飞行器，模拟仿真等；
- 汽车行业：压装机，测试仪器等；
- 工业行业：食品机械，陶瓷机械，焊接机械，喷涂设备，升降平台等；
- 医疗行业：医疗器械。
