制造商零件编号 TLK110 30X41 | 制造商 Lenze
详细资料

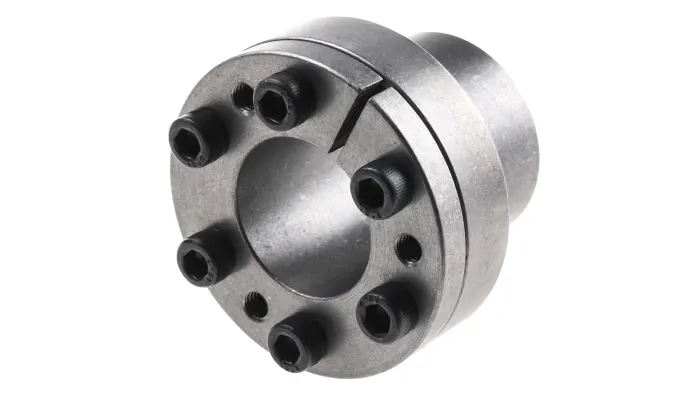

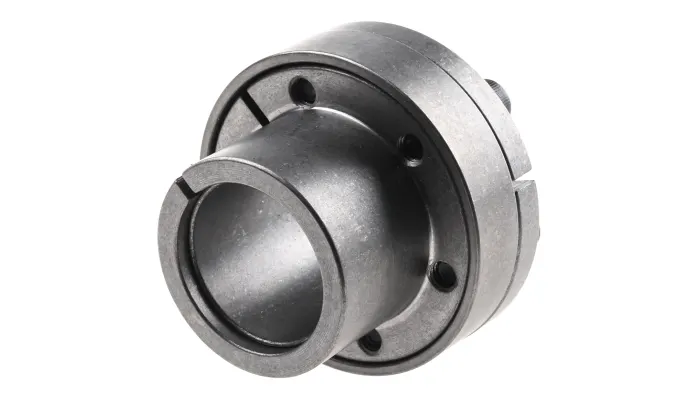

TOLLOK TLK 110 锁定衬套
Tollok 制造商高度加工轴锁定设备用于发电、加工工业和一般工业应用。 超过 35 年来，他们的产品用于固定旋转轴和消除轴弯曲与振动。
这些工业标准轴毂联接锁定衬套可提供无限的径向和轴向调整。 设计用于在无频繁拆卸的情况下，经济安装齿轮、滑轮、凸轮、链轮等。
特点和优势
• 免维护
• 安装简便
• 自定心
• 中高扭矩
• 低表面压力
• 有限的集线器直径
技术参数

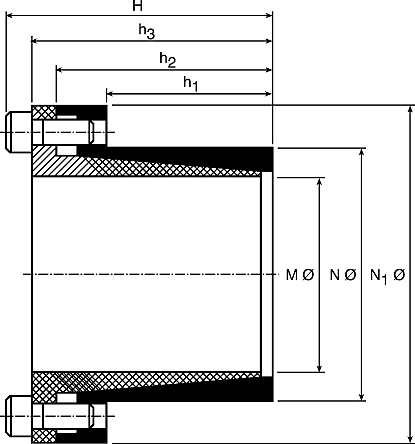

| 属性 | 数值 |
|---|---|
| 轴直径 | 30mm |
| 外径 | 41mm |
| 锁定轴套类型 | 锁定轴套 |
| 法兰直径 | 62mm |
| 长度 | 51mm |
| 额定扭矩 | 510Nm |
| 最低工作温度 | -40°C |
| 最高工作温度 | +300°C |
| 系列 | Tollok TLK110 |
资料下载
TLK110-Tollock-锁定衬套数据表.pdf
pdf文件
86.2K
胀紧套
胀紧套是什么？
胀紧套，又称胀紧联结套、胀套，是靠拧紧高强度螺栓使包容面间产生的压力和摩擦力实现负载传送的一种无键联结装置。
胀紧套的工作原理
- 胀紧套是一种无键联结装置，其原理和用途是通过高强度拉力螺栓的作用，在内环与轴之间、外环与轮毂之间产生巨大抱紧力，以实现机件与轴的无键联结。
- 当承受负荷时，靠胀套与机件、轴的结合压力及相伴产生的摩擦力传递转矩、轴向力或二者的复合载荷。
胀紧套的特点与优势
- 对中精度高；
- 安装/调整/拆卸方便；
- 强度高，联结稳定可靠；
- 在超载时可以保护设备不受损坏，尤其适用于传递重型负荷
胀紧套的应用
胀紧套广泛应用于以下领域：
- 重型机械
- 风力发电
- 包装机械
- 印刷机械
- 数控机床
- 自动化设备
