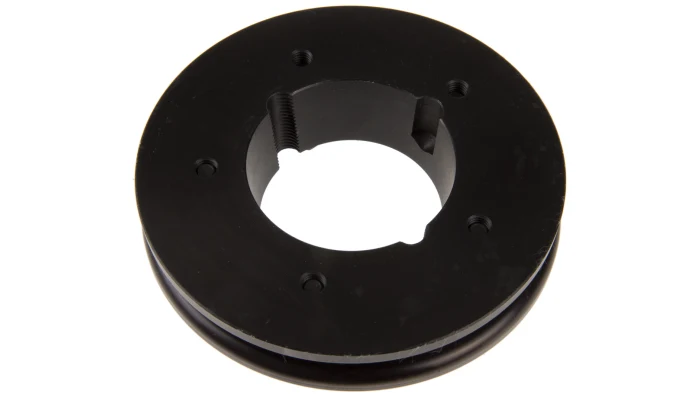

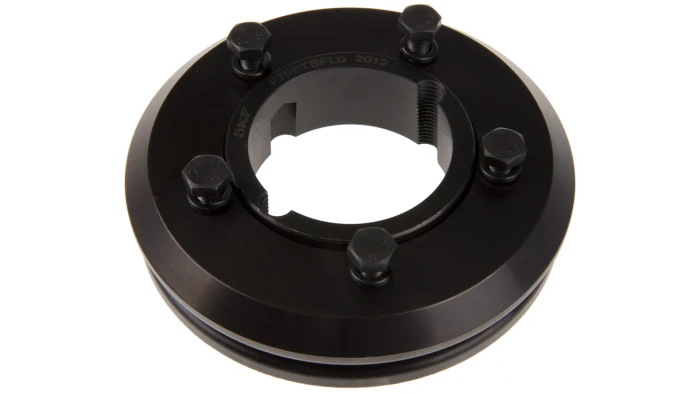

制造商零件编号 F100FTBFLG 制造商 SKF
详细资料

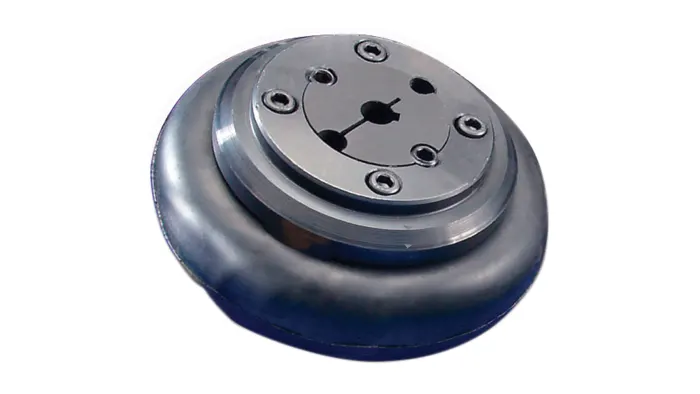

SKF 柔性联接器

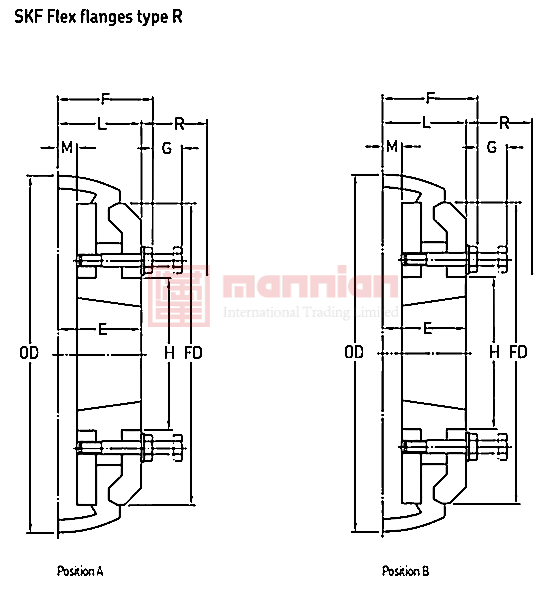

SKF 柔性联接器设计用于允许偏差、冲击负载和减振级别。 它们易于安装且几乎免维护。 它们提供根据尺寸机械加工的内孔或锥形内孔,具有锥形内孔的联轴器采用平面 (F) 安装或轮毂 (H) 安装。 可逆 (R) 设计用途更广且可采用轮毂或平面安装,但具体取决于应用。 此外,标准尺寸垫片法兰适用于轴向移动轴非常危险的应用,而不会干扰机器。 法兰涂有磷酸盐,用于提高防腐蚀性。 SKF 柔性轮胎采用天然橡胶,且是用于温度额定值 -50 到 +50 °C 应用的理想选择。 氯丁二烯橡胶轮胎适用于 -15 到 +70 °C 的温度范围,且应用于需要耐火和防静电 (F.R.A.S.) 特性的应用。 它们特别适用于可能会暴露在润滑脂和油下的应用。
磷酸盐涂层,耐腐蚀
易于安装
配有锥形衬套
耐冲击负载
减振
允许并行、轴向和角度偏差
注
SKF 柔性联接器包括 2 个法兰和 1 个轮胎,且单独出售
弹性体联轴器
技术参数
属性 | 数值 |
---|---|
联轴器类型 | 轮胎式联轴器 |
外径 | 254mm |
长度 | 64.5mm |
额定扭矩 | 1517Nm |
位移 – 角度 | 4° |
位移 – 平行 | 2.6mm |
位移 – 轴向 | 3.3mm |
资料下载
弹性联轴器
弹性联轴器是什么?
弹性联轴器又称挠性联轴器,是允许转子有单独的轴向位移,且相连两转子对中可有一定的偏差的联轴器。弹性联轴器具有一定的补偿被联两轴轴线相对偏移的能力。
弹性联轴器的分类
- 无弹性元件挠性联轴:常见的有滑块联轴器、齿式联轴器、万向联轴器和链条联轴器等;
- 有弹性元件挠性联轴器:常见的有梅花形联轴器、轮胎式联轴器、波纹管联轴器、蛇形弹簧联轴器和簧片联轴器等。
弹性联轴器的优点
- 可移性;
- 缓冲性;
- 安全、可靠,具有足够的强度和使用寿命;
- 结构简单,装拆、维护方便。
