TE Connectivity 零件编号:MS5837-02BA

详细信息

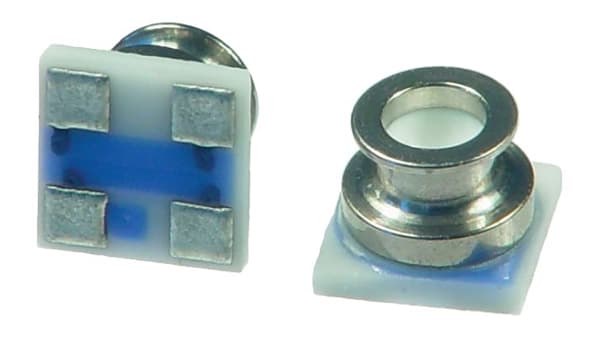

TE Connectivity MS5837 凝胶填充压力传感器

TE Connectivity MS5837 是超紧凑型 SMT 安装数字压力传感器。该设备针对高度计和气压计应用进行了优化、采用凝胶填充设计、可提供 13 厘米的高度分辨率。海平面的海拔分辨率为 13 厘米。传感器模块包括一个高线性压力传感器和一个 ADC 、具有内部工厂校准系数的超低功耗 24 位它提供精确的数字 24 位压力和温度值以及不同的操作模式、允许用户优化转换速度和电流消耗。高分辨率温度输出允许在不使用任何附加传感器的情况下实现高度计 / 温度计功能。MS5837 可以连接到任何具有 I2C 总线接口的微控制器。通信协议很简单,无需在设备中对内部寄存器进行编程。

特征

• 压力范围: 300 至 1200 mbar
• 精度、 -20 至 85°C : ±4 mbar
• 最大分辨率: 0.016 mbar
• 高线性 24 位 Δ – Σ ADC
• I2C 数字接口
• 电源电压: 1.5 至 3.6 V

应用

• 健身追踪器
• 高度计系统
• 气压计系统
• 自行车计算机
• 个人导航设备
• 多运动手表
• 轮胎压力表

MS5837-02BA 的坚固传感器包装专为健身跟踪器、无人机和可穿戴设备等消费类设备而优化,能够在这些应用中经常遇到的严苛环境中使用。

技术参数

属性数值
传感器类型绝对压力传感器
最大过载压力10bar
安装类型表面贴装
引脚数目4
尺寸3.3 x 3.3 x 2.65mm
最大工作压力1200mbar
最大工作电源电压3.6 V
最高工作温度+85 °C
最大输出电压3.6 V
最小工作压力300mbar

资料下载

Ultra-Small Gel Filled Pressure Sensor
PDF文件
626.3K
MS5837-02BA 产品参数表
PDF文件
801.1K
Build or Request PCB Symbol & Footprint
ZIP文件
965B
