特征

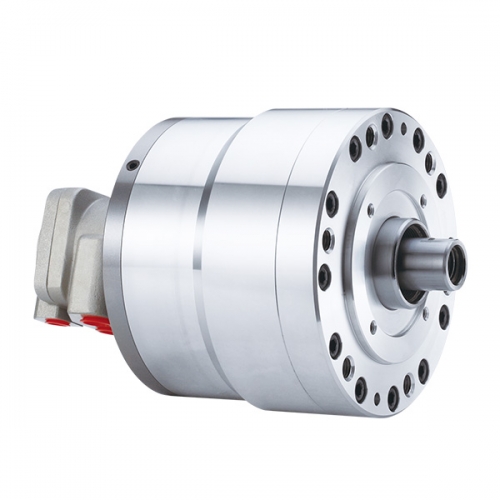

- 短型，輕量，雙桿型迴轉油壓缸。
- 內建逆止閥自鎖機構及壓力洩壓閥。
- 洩油孔配管務必單獨接回油壓槽，以避免產生背壓。
规格
| 型号 | 活塞面积-押侧 A cm2 | 活塞面积-押侧 B cm2 | 活塞面积-拉侧A cm2 | 活塞面积-拉侧B cm2 | 行程 (mm) | 最高回转数 min-1(r.p.m.) | 最高使用压力 MPa(kgf/cm2) | I kg‧m2 | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|---|
| RD-120 | 122.7 | 126.1 | 116.1 | 113.1 | 20 | 5000 | 3.0(30) | 0.14 | 11.3 |
| RD-125 | 122.7 | 126.1 | 116.1 | 113.1 | 25 | 5000 | 3.0(30) | 0.15 | 11.5 |

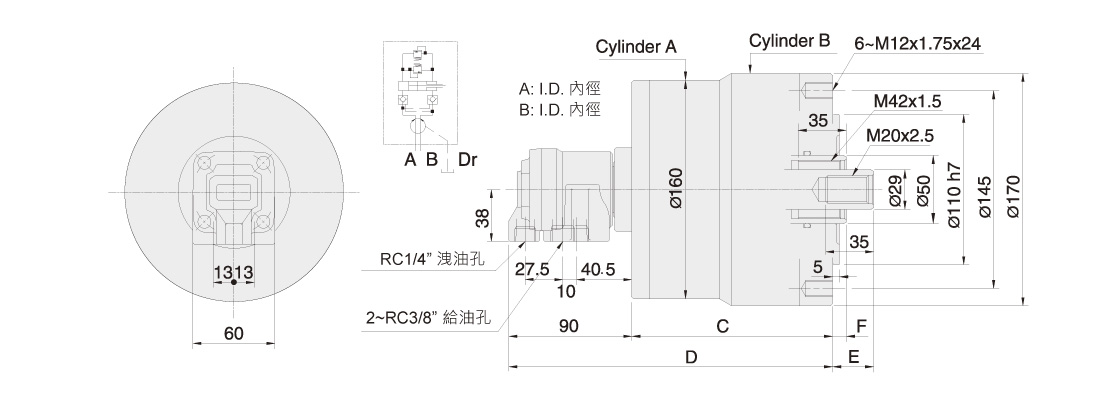

尺寸
* 保留规格修改的权利
| 型号 | A | B | C | D | E max. | E min. | F max. | F min. |
|---|---|---|---|---|---|---|---|---|
| RD-120 | 125 | 130 | 137 | 227 | 60 | 40 | 35 | 15 |
| RD-125 | 125 | 130 | 147 | 237 | 55 | 30 | 35 | 10 |
