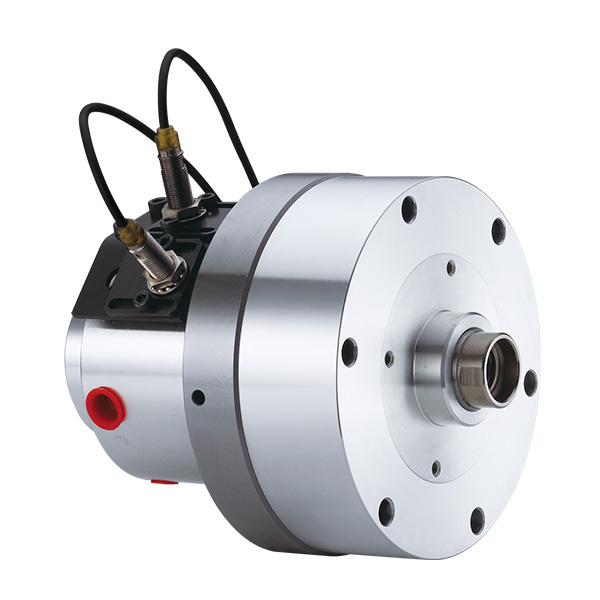

特征
- 高速，轻量整合型注水回转油压缸，可经由后端供给切削水。
- 内建逆止阀自锁机构，泄压阀及行程控制近接开关。
- 安装时可由后端锁固之。
- 泄油孔配管务必单独接回油压槽，以避免产生背压。
- 注水部无流体通过时，请勿运转。
规格
| 型号 | 活塞面积-押侧 cm2 | 活塞面积-拉侧 cm2 | 行程 (mm) | 最高回转数 min-1(r.p.m.) | 最高使用压力 MPa(kgf/cm2) | 注水部最高使用压力 MPa (kgf/cm2) | I kg‧m2 | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|
| RE-L110 | 92.7 | 87.9 | 20 | 6000 | 4.0(40) | 1.5(15) | 0.02 | 7.2 |
| RE-L120 | 109.3 | 106 | 21 | 6000 | 4.0(40) | 1.5(15) | 0.03 | 9.1 |
| RE-L130 | 128.9 | 123.1 | 30 | 6000 | 4.0(40) | 1.5(15) | 0.03 | 9.5 |

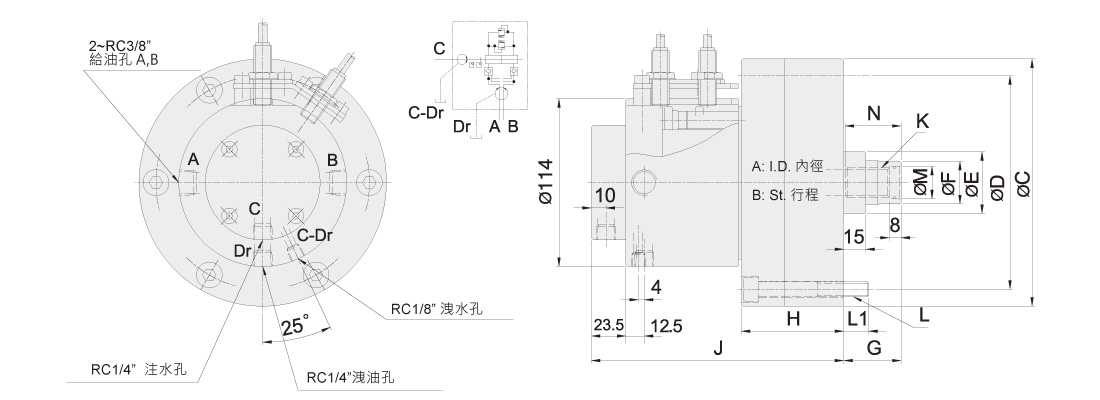

尺寸
* 保留规格修改的权利
| 型号 | A | B | C (h7) | D | E | F | G max. | G min. | H | J | K | L | L1 | M (H8) | N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RE-L110 | 110 | 20 | 145 | 128 | 42 | 29 | 60 | 40 | 66 | 169.5 | M20x2.5 | 6~M8x70 | 12 | 22 | 38 |
| RE-L120 | 120 | 21 | 168 | 145 | 42 | 29 | 60 | 39 | 69.5 | 171.5 | M20x2.5 | 6~M10x75 | 17 | 22 | 38 |
| RE-L130 | 130 | 30 | 168 | 150 | 50 | 33 | 60 | 30 | 79.5 | 181.5 | M24x3.0 | 6~M10x85 | 17 | 27 | 43 |
近接開關型式 : Model IFS287(IFM) DC 10-30V 100mA NPN。
