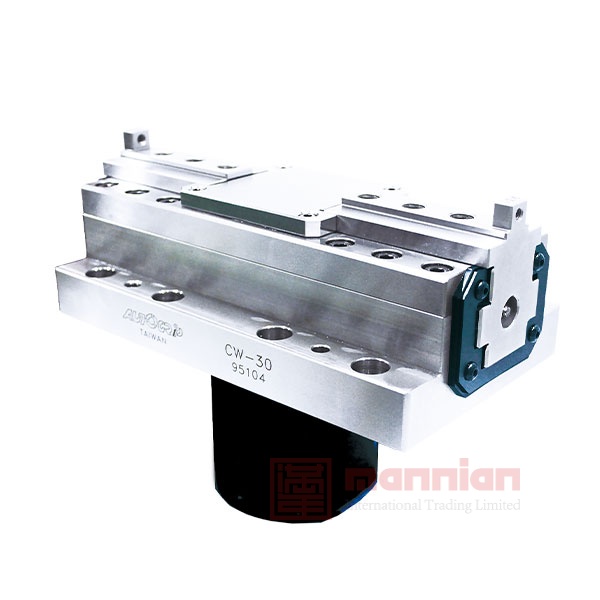

特征
- 斜楔式驱动型同步夹具，爪行程长，在加工过程中，持续高夹持力。
- 折动面均经硬化及精密研磨，并直接润滑
- 高夹持精度，防尘效果佳。
规格
| 型號 | 活塞面積-押側 cm2 | 活塞面積-拉側 cm2 | 爪行程(直徑) (mm) | 最大夾持能力 (mm) | 最大夾持力 kN (kgf) | 最大使用壓力 MPa(kgf/cm2) | 重量 (kg) |
|---|---|---|---|---|---|---|---|
| CW-30 | 31.10 | 24.10 | 30 | 150 | 34.3(3500) | 7.0(70) | 32 |

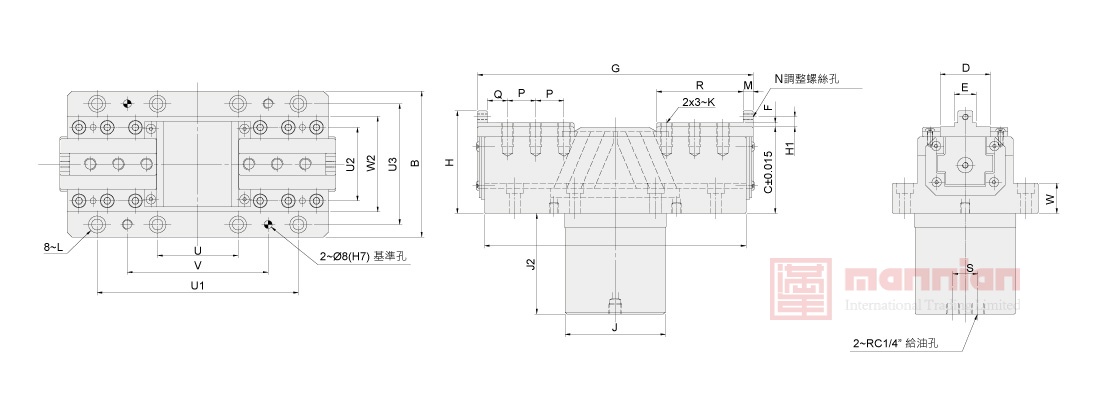

尺寸
* 保留规格修改的权利
| 型号 | A | B | C | D | E(h6) | F | Gmax | Gmin | H | H1 | J | J2 | K | L | M | N | P | Q | R | S | U | U1 | U2 | U3 | V | W | W2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CW-30 | 260 | 145 | 86 | 50 | 22 | 4 | 304 | 274 | 102 | 10 | 100 | 100 | M12x1.75 | M10 | 10 | M6x1 | 28 | 20 | 86 | 25 | 80 | 200 | 120 | 73 | 140 | 30 | 30 |
