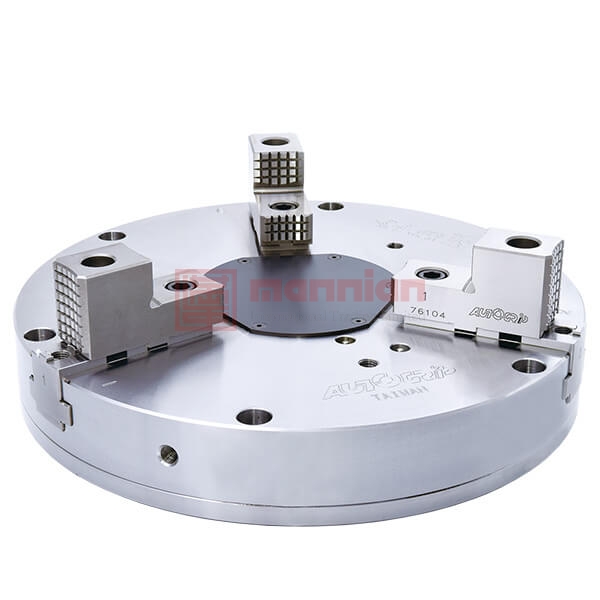

特征
- 薄型与轻量化设计专用于五轴分度盘与铣削加工机，可充分增加作业空间。
- 中心孔防尘盖设计，使切屑不易进入夹盘内部，以确保夹盘的使用寿命及精度。
- 本系列产品并不可直接安装于卧式或立式车床，除非能提供足够强度与刚性之背板给予支撑。
规格
| 型号 | 爪行程 (直径) (mm) | 最大夹持直径 (mm) | 最小夹持直径 (mm) | 最大容许扭矩 N．m (kgf．m) | 最大夹持力 kN (kgf) | 最高回转数 min-1(r.p.m.) | 重量 (kg) |
|---|---|---|---|---|---|---|---|
| 3MF-16 | 60 | 350 | 95 | 175(17.8) | 59(6000) | 1450 | 66.9 |
| 3MF-20 | 80 | 450 | 135 | 170(17.3) | 71.2(7300) | 1150 | 121 |

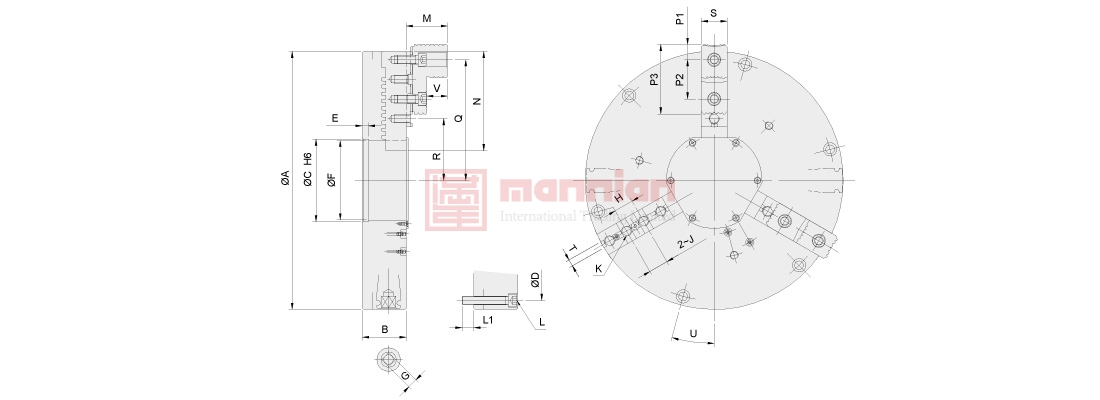

尺寸
* 保留规格修改的权利
| 型号 | A | B | C (H6) | D | E | F | G | H | J ( H7) | K | L | L1 | M | N | P1 | P2 | P3 | Q max. | Q min. | R max. | R min. | S | T (h8) | U | V |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3MF-16 | 400 | 80 | 140 | 375 | 10 | 135 | □14 | 27 | 19.03 | 4~M12 | 6~M12 | 23 | 60 | 148.5 | 27.16 | 54 | 112.5 | 184.5 | 164 | 103 | 62 | 40 | 12.7 | 15° | 28 |
| 3MF-20 | 500 | 85 | 170 | 465 | 12 | 160 | □19 | 38.1 | 19.03 | 4~M16 | 6~M16 | 23 | 80 | 192.5 | 29.5 | 76.2 | 135 | 254 | 214 | 139.7 | 99.7 | 50 | 12.7 | 15° | 40 |
