特征

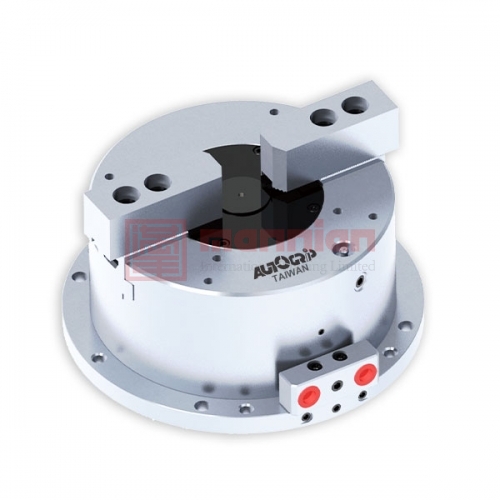

- 立置式中空二爪卡盘。
- 內建油壓缸，當使用氣壓做為動力源時，可選配保壓閥組件。
- 小的通孔徑,適合較長的棒材加工。
- 安裝容易，接上配管即可進行加工。
- 薄型輕量化設計，並可使用標準生爪或標準硬爪。
- 可與立置夾頭座板組合進行加工。
规格
| 型号 | 爪行程(直径) (mm) | 最大 夹持 直径 (mm) | 最小 夹持 直径 (mm) | 最大夹持力-气压 kN (kgf) | 最大夹持力-油压 kN (kgf) | 最大使用压力-气压 MPa(kgf/cm2) | 最大使用压力-油压 MPa(kgf/cm2) | 最低使用压力 kgf/cm2 | 空气消耗量 lit.(使用压力6.0 kgf/cm2) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| SP-206 | 5.5 | 168 | 30 | 34.1(3477) | 46.1(4752) | 0.7(7) | 1.2(12) | 2 | 1.4 | 16 |
| SP-208 | 6.8 | 210 | 42 | 43.2(4405) | 74.0(7545) | 0.7(7) | 1.2(12) | 2 | 2.5 | 27.7 |
| SP-210 | 7 | 254 | 52 | 60.5(6169) | 94.5(9636) | 0.7(7) | 1.2(12) | 2 | 4.2 | 41.8 |

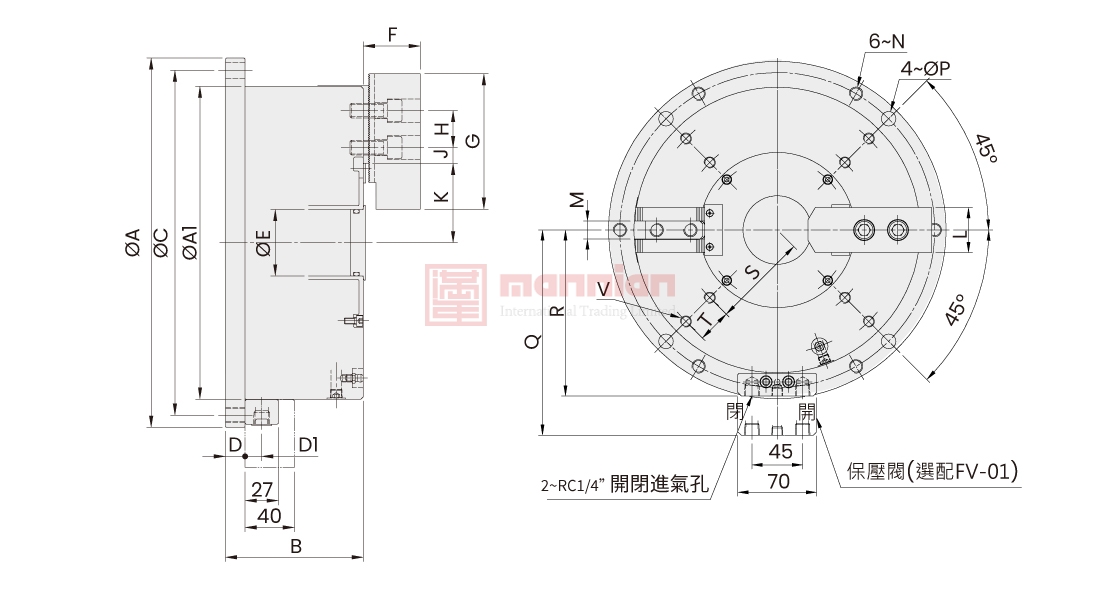

尺寸
* 保留规格修改的权利
| 型号 | A(h7) | A1 | B | C | D | D1 | E | F | G | H | J max. | J min. | K max. | K min. | L | M | N | P | Q | R | S | T | V |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SP-206 | 206 | 168 | 94 | 188 | 15 | 13.5 | 25 | 40 | 73 | 20 | 10.75 | 4.75 | 47 | 44.25 | 31 | 12 | M10x1.5 | 11 | 139.5 | 104.5 | 55 | 18 | 6~M8x1.25 |
| SP-208 | 248 | 210 | 108 | 230 | 15 | 13.5 | 32 | 41 | 95 | 25 | 12.25 | 8.75 | 57 | 53.6 | 35 | 14 | M10x1.5 | 11 | 160.5 | 125.5 | 68 | 25 | 6~M8x1.25 |
| SP-210 | 300 | 254 | 112 | 280 | 16 | 13.5 | 54 | 46 | 110 | 30 | 23.25 | 12.75 | 64.5 | 61 | 40 | 16 | M12x1.75 | 13 | 182.5 | 147.5 | 85 | 30 | 6~M10x1.5 |
