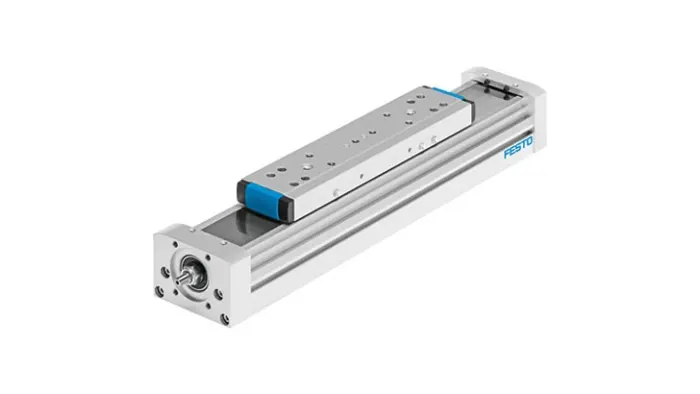

Festo 费斯托,3050N螺杆滑台 电动推杆, ELGA-BS系列, 最大行程300mm, 最大500mm/s(无负载),ELGA-BS-KF-80-300-0H-10P-ML

Festo 费斯托,3050N螺杆滑台 电动推杆, ELGA-BS系列, 最大行程300mm, 最大500mm/s(无负载),ELGA-BS-KF-80-300-0H-10P-ML

制造商零件编号 ELGA-BS-KF-80-300-0H-10P-ML | 制造商 Festo

详细资料

Festo 螺栓轴包含循环滚珠轴承导向。此轴提供灵活性,具有两个电动机选项,如步进电动机和伺服电动机。它是球螺钉型螺栓。

符合 RoHS 标准
IP40 保护等级
测量系统的增量功能原理

技术参数

属性数值
执行器类型螺杆滑台
最大行程长度300mm
最大负载3050N
系列ELGA-BS
最大速度无负载500mm/s

资料下载

数据表.pdf
pdf文件
106.0K

电动推杆

电动推杆是什么?

电动推杆又名电动缸、直线驱动器、直线模组、直线滑台,主要是由电机、推杆和控制装置等机构组成的一种新型直线执行机构,可以实现远距离控制、集中控制。

电动推杆的工作原理

电动机经齿轮或蜗轮蜗杆减速后,带动一对丝杆螺母。把电机的旋转运动变成直线运动,利用电动机正反转完成推杆动作。如通过各种杠杆、摇杆或连杆等机构可完成转动、摇动等复杂动作。通过改变杠杆力臂长度,可以增大或减小行程。行程控制装置

  • 蜗轮蜗杆传动形式:电机齿轮上的蜗杆带动蜗轮转动,使蜗轮内的小丝杆作轴向移动,由连接板带动限位杆相应作轴向移动,至所需行程时,通过调节限位块压下行程开关断电,电动机停止运转(正反控制相同)。
  • 齿轮传动形式:电机通过减速齿轮后带动安装于内管的小丝杆,带动与之连接一起的做轴向运行螺母,至所设定的行程时螺母触角压住限位开关断开电源,电机停止运动(反向与之相同)。

电动推杆的应用

  • 娱乐行业:机械人手臂及关节,动感座椅等;
  • 军工行业:模拟飞行器,模拟仿真等;
  • 汽车行业:压装机,测试仪器等;
  • 工业行业:食品机械,陶瓷机械,焊接机械,喷涂设备,升降平台等;
  • 医疗行业:医疗器械。
