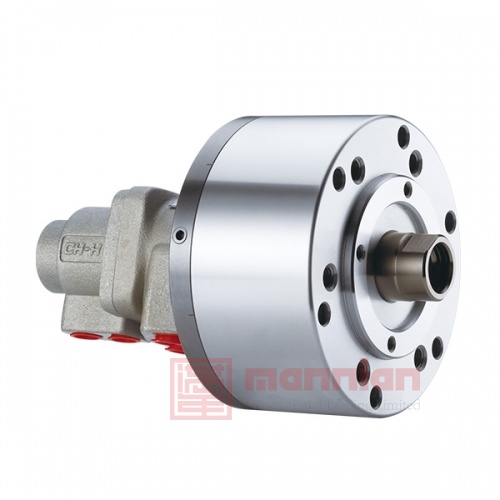

特征
- 高速，注水型回转油压缸。可经由后端供给切削水。
- 安装时可由后端锁固之。
- 泄油孔配管务必单独接回油压槽，以避免产生背压。
- 注水部无流体通过时，请勿运转。
规格
| 型号 | 活塞面积-押侧 cm2 | 活塞面积-拉侧 cm2 | 行程 (mm) | 最高回转数 min-1(r.p.m.) | 最高使用压力 MPa(kgf/cm2) | 注水部最高使用压力 MPa (kgf/cm2) | I kg‧m2 | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|
| RL-75N | 42.6 | 37.1 | 15 | 6000 | 4.0 (40) | 3.5(35) | 0.01 | 3 |
| RL-100N | 77 | 71.5 | 20 | 6000 | 4.0 (40) | 3.5(35) | 0.04 | 4.5 |
| RL-125N | 121.2 | 113.1 | 25 | 6000 | 4.0 (40) | 3.5(35) | 0.06 | 7 |
| RL-150N | 175.2 | 160.8 | 30 | 5500 | 4.0 (40) | 3.5(35) | 0.1 | 9.6 |
| RL-200N | 312.5 | 290.4 | 35 | 5500 | 4.0 (40) | 3.5(35) | 0.29 | 15.5 |

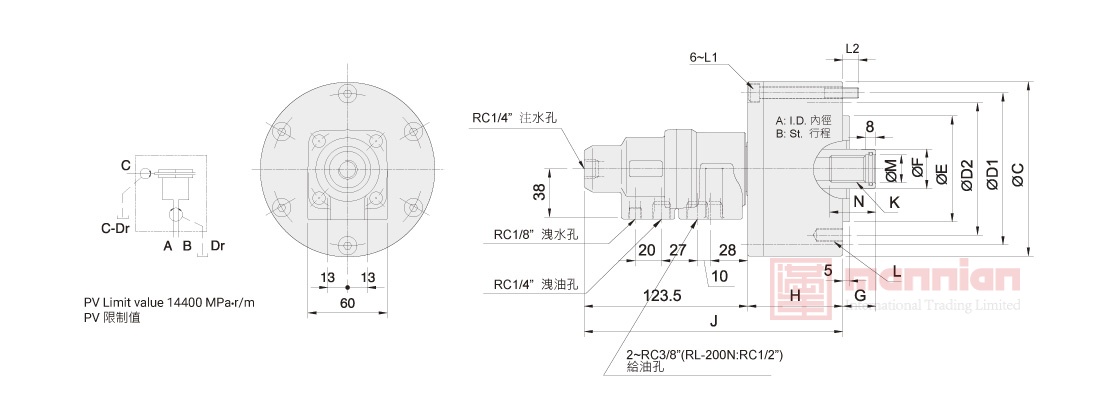

尺寸
- PV 限制值14400 MPa·r/m
* 保留规格修改的权利
| 型号 | A | B | C | D1 | D2 | E (h7) | F | G max. | G min. | H | J | K | L | L1 | L2 | M (H8) | N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RL-75N | 75 | 15 | 107 | 90 | 90 | 65 | 30 | 45 | 30 | 57 | 180 | M20x2.5 | 6-M8x16 | M8x60 | 12 | 21 | 35 |
| RL-100N | 100 | 20 | 132 | 115 | 100 | 80 | 30 | 45 | 25 | 72 | 195 | M20x2.5 | 6-M10x20 | M8x75 | 12 | 21 | 35 |
| RL-125N | 125 | 25 | 160 | 140 | 130 | 110 | 35 | 50 | 25 | 82 | 205 | M24x3.0 | 6-M12x20 | M8x85 | 12 | 25 | 45 |
| RL-150N | 150 | 30 | 190 | 170 | 130 | 110 | 45 | 55 | 25 | 95 | 218 | M30x3.5 | 12-M12x24 | M10x100 | 16 | 32 | 45 |
| RL-200N | 200 | 35 | 245 | 220 | 145 | 120 | 55 | 70 | 35 | 115 | 240 | M36x4.0 | 12-M16x 30 | M10x125 | 21 | 38 | 60 |
