特征
- 短型，高速，行程控制型迴轉油壓缸。
- 感應式近接開關，行程調整容易，可確認油壓缸正確作動。
- 內建逆止閥自鎖機構及壓力洩壓閥。
- 安裝時可由後端鎖固之。
- 洩油孔配管務必單獨接回油壓槽，以避免產生背壓。
规格
| 型号 | 活塞面积-押侧 cm2 | 活塞面积-拉侧 cm2 | 行程 (mm) | 最高回转数 min-1(r.p.m.) | 最高使用压力 MPa(kgf/cm2) | I kg‧m2 | 重量 (kg) |
|---|---|---|---|---|---|---|---|
| RS-75 | 43 | 37.1 | 15 | 6000 | 4.0 (40) | 0.01 | 3.4 |
| RS-100 | 77.4 | 71.5 | 20 | 6000 | 4.0 (40) | 0.04 | 4.9 |
| RS-125 | 121.6 | 113.1 | 25 | 6000 | 4.0 (40) | 0.05 | 7.4 |
| RS-150 | 175.6 | 160.8 | 30 | 5500 | 4.0 (40) | 0.1 | 10.7 |
| RS-200 | 313 | 290.4 | 35 | 5500 | 4.0 (40) | 0.29 | 15.9 |

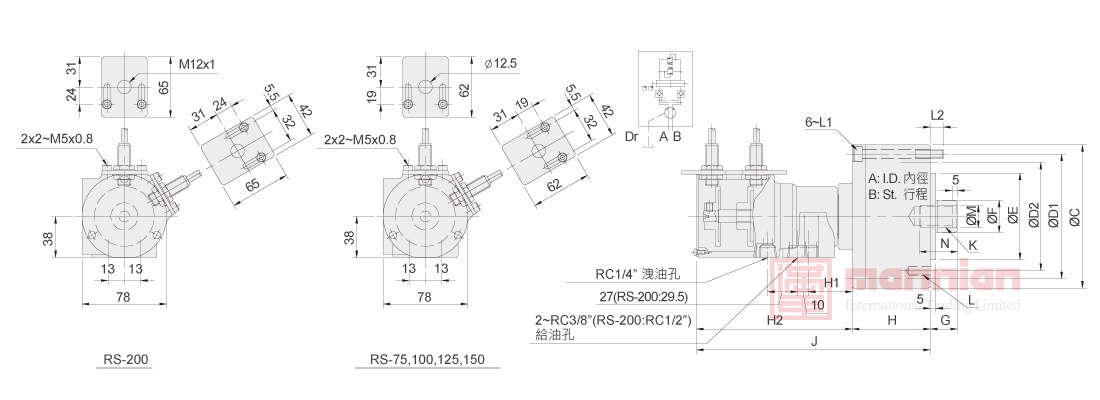

尺寸
* 保留规格修改的权利
| 型号 | A | B | C | D1 | D2 | E (h7) | F | G max. | G min. | H | H1 | H2 | J | K | L | L1 | L2 | M (H8) | N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RS-75 | 75 | 15 | 107 | 90 | 90 | 65 | 30 | 45 | 30 | 57 | 42 | 145 | 202 | M20x2.5 | 6~M8x16 | M8x60 | 12 | 21 | 35 |
| RS-100 | 100 | 20 | 132 | 115 | 100 | 80 | 30 | 45 | 25 | 72 | 42 | 145 | 217 | M20x2.5 | 6~M10x20 | M8x75 | 12 | 21 | 35 |
| RS-125 | 125 | 25 | 160 | 140 | 130 | 110 | 35 | 50 | 25 | 82 | 41 | 144 | 226 | M24x3.0 | 6~M12x20 | M8x85 | 12 | 25 | 45 |
| RS-150 | 150 | 30 | 190 | 170 | 130 | 110 | 45 | 55 | 25 | 95 | 39 | 142 | 237 | M30x3.5 | 12~M12x24 | M10x100 | 16 | 32 | 45 |
| RS-200 | 200 | 35 | 245 | 220 | 145 | 120 | 55 | 70 | 35 | 115 | 34 | 142.5 | 257.5 | M36x4.0 | 12~M16x30 | M10x125 | 21 | 38 | 60 |
近接開關型式 : Model IFS287(IFM) DC 10-30V 100mA NPN。
