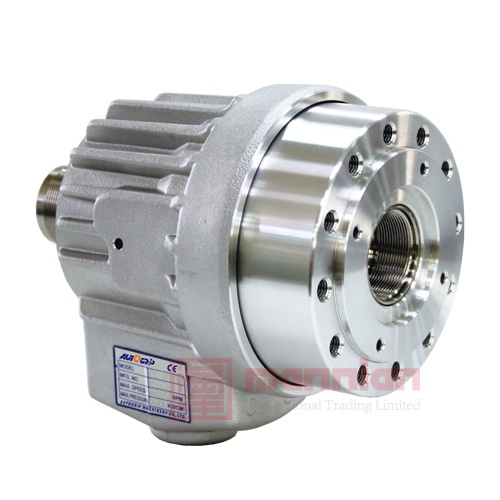

特征
- 超高速，轻量，大孔径型回转油压缸。
- 内建逆止阀自锁机构，可防止压力源故障或配管部损伤时，确保压力不致遽降，而能持续稳固的夹持工作物。
规格
| 型號 | 活塞面積-押側 cm2 | 活塞面積-拉側 cm2 | 行程 (mm) | 最高迴轉數 min-1(r.p.m.) | 最高使用壓力 MPa(kgf/cm2) | I kg‧m2 | 重量 (kg) | 總洩漏量 lit./min |
|---|---|---|---|---|---|---|---|---|
| TH-428 | 53.2 | 50.5 | 10 | 8000 | 4.0(40) | 0.008 | 5.8 | 3 |
| TH-A536 | 69.8 | 67.5 | 15 | 8000 | 4.0(40) | 0.05 | 8.3 | 3 |

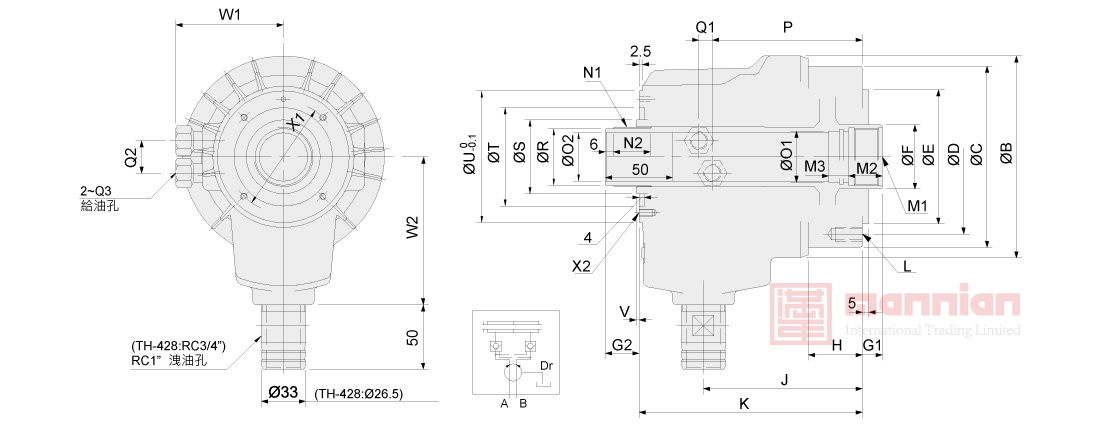

尺寸
* 保留规格修改的权利
| 型号 | A(I.D.) | B | C | D | E(h7) | F | G1 Max. | G1 Min. | G2 Max. | G2 Min. | H | J | K | L | M1 | M2 | M3 | N1 | N2 | O1(H8) | O2(H8) | P | Q1 | Q2 | Q3 | R(g7) | S | T | U | V | W1 | W2 | X1 | X2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TH-428 | 90 | 130 | 120 | 100 | 80 | 40 | 10 | 0 | 35 | 25 | 45 | 127.5 | 155 | 6-M8x15 | M33x1.5 | 25 | 12 | M34x1.5 | 26 | 30 | 28 | 101.5 | 11 | 24 | RC1/4 | 32 | 45 | 65 | 86 | 4 | 72 | 105 | 76 | M4x7 |
| TH-A536 | 105 | 150 | 135 | 115 | 100 | 48 | 15 | 0 | 40 | 25 | 40 | 118 | 166 | 6-M10x20 | M42x1.5 | 25 | 15 | M44x1.5 | 28 | 38 | 36 | 111.5 | 10 | 24 | RC1/4 | 42 | 55 | 73 | 98 | 4 | 80 | 110 | 83 | M5x10 |
