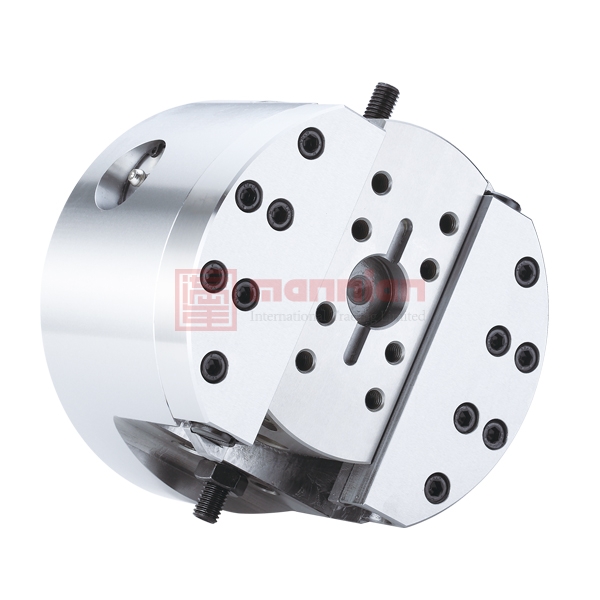

特征
- 进给机构是以单斜楔式的传动方式为之，进给速度稳定，进给速度与行程的调整非常容易。
- 折动面均经过硬化及精密研磨，刚性与耐久性非常良好。
- 定位精度·士0.03mm。
- 与行控型回转油压缸搭配使用。
- 单斜楔式展刀头可搭配伺服马达及滚珠螺杆机构做精密展刀加工。
规格
| 型号 | 楔心行程 (mm) | 滑座行程 (mm) | 最高回转数 min-1(r.p.m.) | 容许最大入力 kN (kgf) | 重量 (kg) | 适用回转缸 | 最大使用压力 MPa(kgf/cm2) |
|---|---|---|---|---|---|---|---|
| FA-610 | 18 | 10 | 1200 | 2.8(280) | 14.5 | RS-6520N | 1.0(10) |
| FA-812 | 21 | 12 | 800 | 4.4(450) | 28.5 | RS-6530N | 1.6(16) |

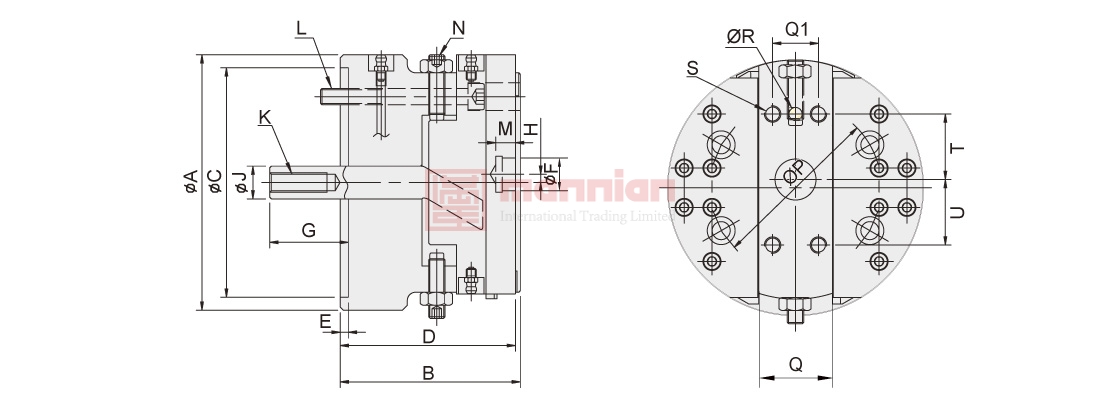

尺寸
* 保留规格修改的权利
| 型号 | A | B | C(H7) | D | E | F(H7) | G max. | G min. | H | J | K | L | M | N | P | Q | Q1 | R(H8) | S | T | U | S | T | U | U1 | U2 | V | W | W1 | W2 | X | Y | Z |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FA-610 | 156 | 110 | 140 | 107 | 5 | 20 | 66 | 48 | ±5 | 20 | M12x1.75 | 4-M10x90 | 12 | 2-M10x45 | 104.8 | 45 | 28 | 8 | 4-M10x16 | 40 | 40 | 24 | 22 | 102 | 190 | 60 | 156 | 23 | 110 | 65 | 156 | 22 | 6 |
| FA-812 | 198 | 130 | 170 | 127 | 5 | 25 | 84 | 63 | ±6 | 25 | M16x2.0 | 4-M12x105 | 12 | 2-M12x60 | 133.4 | 54 | 32 | 10 | 4-M10x16 | 50 | 50 | 24 | 22 | 102 | 190 | 60 | 156 | 25 | 110 | 65 | 150 | 22 | 10.5 |
