特征

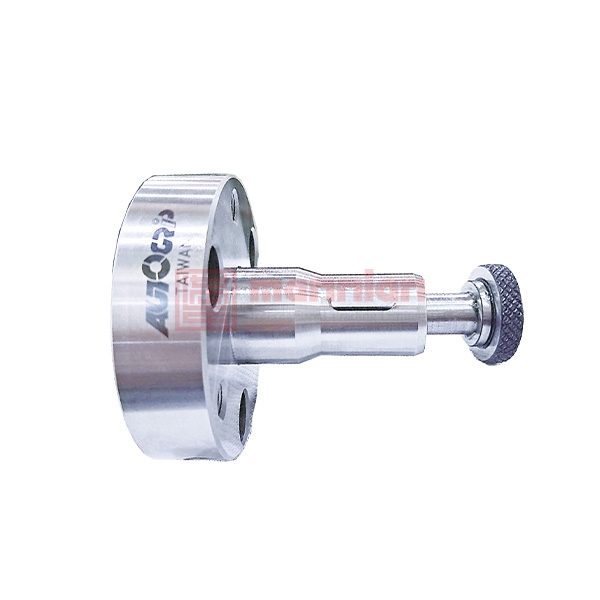

- 後拉式內張彈性筒夾夾頭適合CNC車床、專用機，或其他旋削機械。
- 適用工件內徑夾持，高轉速夾持穩定。
- 一體雙錐設計，夾持穩定。
- 沉頭孔設計，適用盲孔。
- 摺動面均經硬化及精密研磨。
- 高精度，高轉速及高剛性結構。

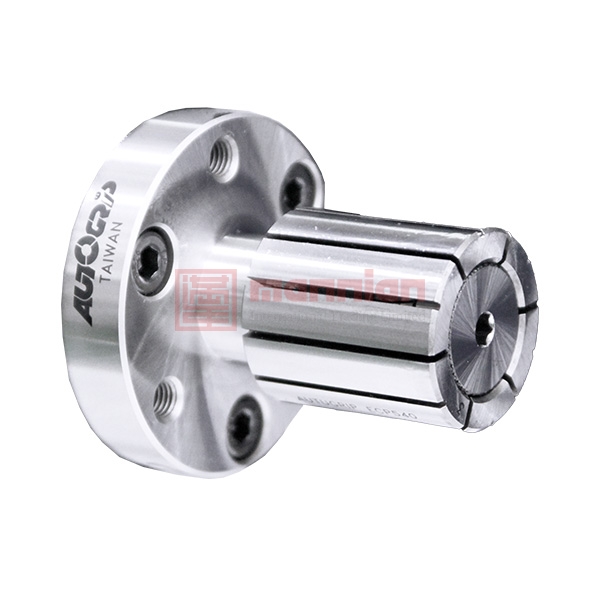

- 搭配彈性筒夾(ECP type)使用。
- 內張直徑行程為0.6mm。 夾持精度0.015。
规格
| 型号 | 楔心行程 (mm) | 最大夹持能力 圆棒 (mm) | 容许最大入力 kN(kgf) | 最高回转数 min-1(r.p.m.) | 重量 (kg) | 使用筒夹 | 适用回转缸 | 最大使用压力 MPa(kgf/cm2) |
|---|---|---|---|---|---|---|---|---|
| CEP-40 | 2 | 40~51 | 17.7(1800) | 5000 | 1.0 | ECP | RK-100 | 2.5(25.7) |

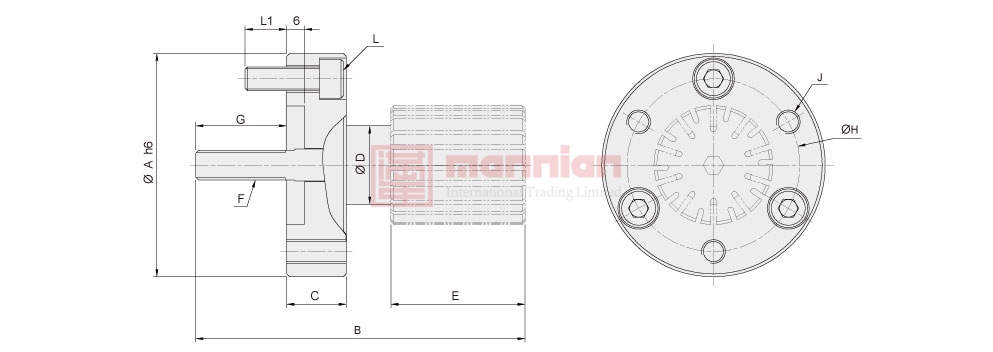

尺寸
* 保留规格修改的权利
| 型号 | A(h6) | B | C | D | E | F | G | H | J | L | L1 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| CEP-40 | 75 | 110.5 | 20 | 26.3 | 45 | M10x1.5 | 30.5 | 58 | 3~M8 | 3~M8x25 | 14 |
