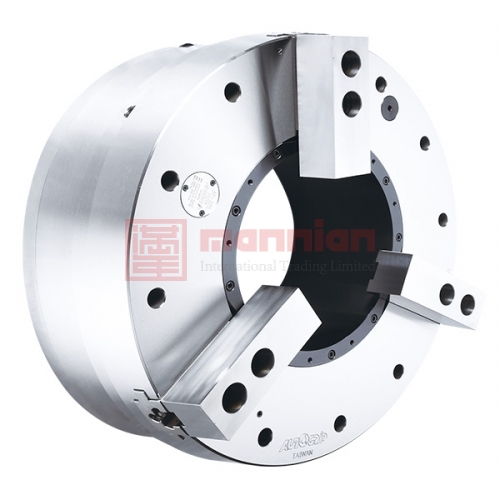

- 超大通孔径气动卡盘，内藏气压缸，适合管材加工。夹头内建有”压力检知”机构，能检知夹头内部压力遽降，确保操作安全。
- 专利注气系统，安装快速容易，无传统注气密封环损耗问题，可节省 安装及维修成本。
- 夹头内建有”夹持检知”机构，能避免夹爪于快速位移行程中夹持工件，进 而导致内部零件损坏或工件飞脱所设计之机构。 (只适用于外径夹持)
- 两段式行程，可节省夹持所需要时间。
- 注意：快速行程阶段无法提供足够之夹持力。
规格
| 型号 | 通孔径 Dia (mm) | 爪行程(直径) 快速行程 (mm) | 爪行程(直径) 夹持行程 (mm) | 最大夹持 直径 (mm) | 最小夹持 直径 (mm) | 最大夹持力 kN (kgf) | 最高回转数 min-1(r.p.m.) | I kg‧m2 | 重量 (kg) | 空气消耗量 lit.(使用压力 6kgf/cm2) |
|---|---|---|---|---|---|---|---|---|---|---|
| APS-185 | 185 | 26 | 14 | 460 | 127 | 110(11216) | 1300 | 6.45 | 198 | 22 |

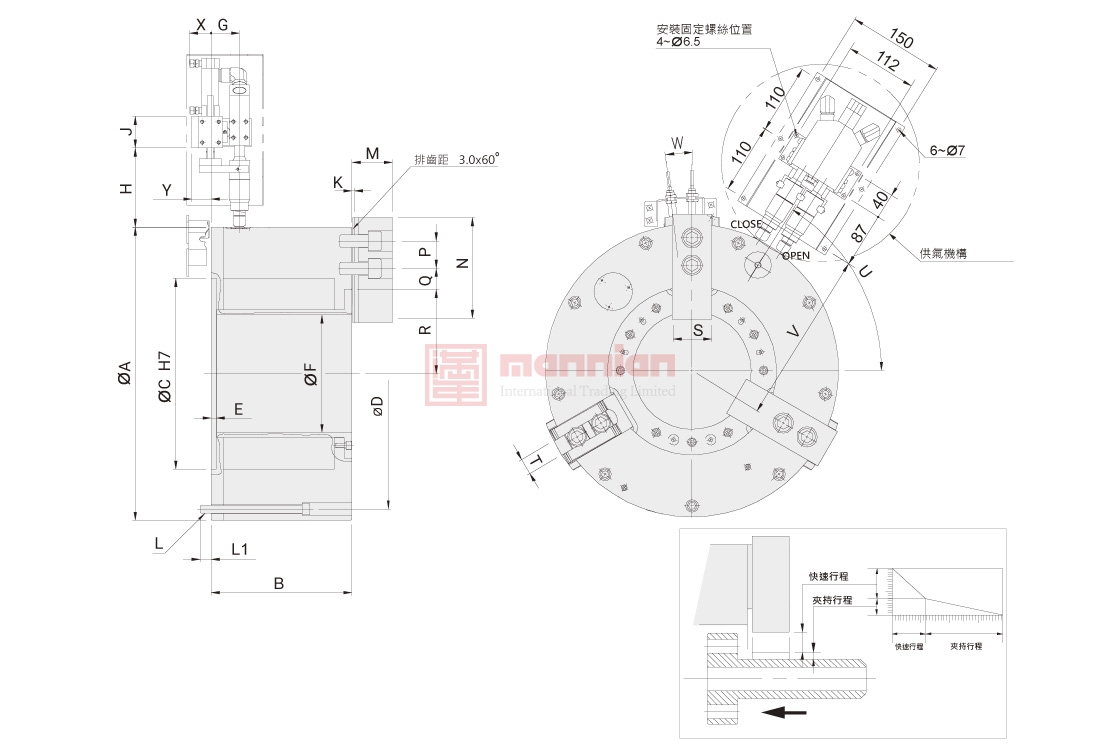

尺寸
保留规格修改的权利
| 型号 | A | B | C | D | E | F | G | H | J | K | L | L1 | M | N | P | Q max. | Q min. | R max. | R min. | S | T | U | V | W | X | Y |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| APS-185 | 460 | 221 | 300 | 425 | 8 | 185 | 45 | 124 | 50 | 3.5 | 9~M12 | 17 | 63.7 | 165 | 43 | 37 | 17 | 145 | 125 | 62 | 25.5 | 58 | 272 | 7° | 38 | 30 |
