特征
- 全密闭式设计，大幅降低保养频率，提高生产效率。
- 卡盘内部可长时间润滑，能防止切削水、切屑或异物的渗入，确保夹持精度与耐用度。
- 推荐适合无人化作业场合、铸件和锻件的干式加工、高压冷却液下加工使用。
- 特别适合使用于立式车床。
- 可依自动化生产需求订制中心注水或注气(选配)。
规格
| 型号 | – | 楔心行程 (mm) | 爪行程 (直径) (mm) | 最大夹持 直径 (mm) | 最小夹持 直径 (mm) | 容许油压缸推力 kN(kgf) | 最大夹持力 kN (kgf) | 最高回转数 min-1(r.p.m.) | I kg‧m2 | 重量 (kg) | 重量 (kg) | 适用回转缸 | 最大使用 压力 MPa (kgf/cm2) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3HS-08 | A6 | 18 | 7.6 | 220 | 23 | 31.9(3250) | 107(10900) | 5000 | 0.18 | 27.7 | 29.3 | TK-A853 | 2.6(26) |

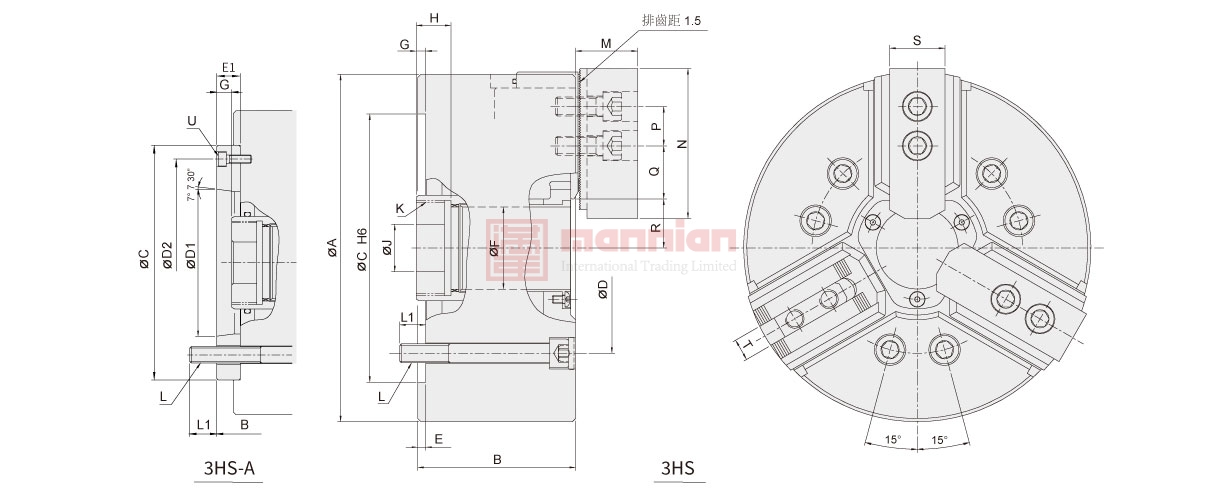

尺寸
保留规格修改的权利
| 型号 | – | A | B | B | C | D | D1 | D2 | E | E1 | F | G max. | G max. | G min. | G min. | H | J | K max. | K Default | L | L1 | L1 | M | N | P | Q max. | Q min. | R max. | R min. | S | T | U |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3HS-08 | A6 | 220 | 100 | 112 | 170 | 133.4 | 106.38 | 150 | 5 | 17 | 52 | 24 | 11 | 6 | -7 | 22 | 30 | M60x2 | M55x2 | 6~M12 | 16.5 | 19.5 | 39 | 95 | 25 | 44.25 | 29.25 | 31 | 27.2 | 35 | 14 | 3~M6 |
