特征

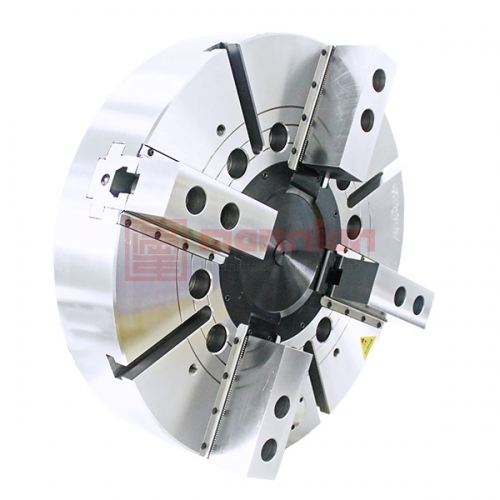

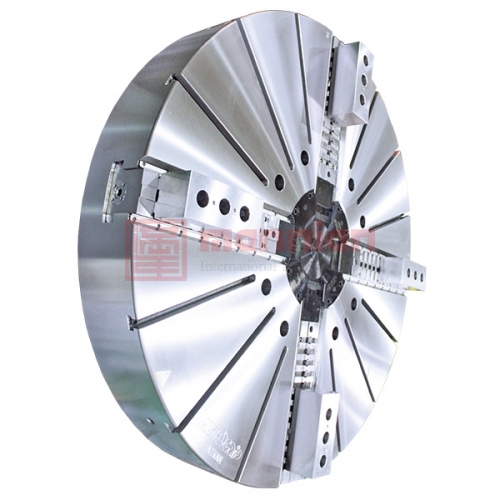

- 楔形四爪中实卡盘。
- 防切屑及防水设计,特别适合使用于立式车床。
- 40型以上主爪可单独手动调整行程,以利工件求心。
规格
型号 | – | 楔心行程 (mm) | 爪行程(直径) (mm) | 最大夹持直径 (mm) | 最小夹持直径 (mm) | 容许最大入力 kN(kgf) | 最大夹持力 kN (kgf) | 最高回转数 min-1 (r.p.m.) | I kg‧m 2 | I kg‧m 2 | 重量 (kg) | 重量 (kg) | 适用回转缸 | 最大使用压力 MPa (kgf/cm2) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
4V-12 | A8 | 30 | 12.7 | 304 | 48 | 41 (4180) | 156 (15900) | 2520 | 0.72 | 0.79 | 59 | 67 | RK-150 RE-150 | 2.6(26) |
4V-15 | A8 | 35 | 16 | 381 | 36 | 81.9 (8360) | 245.1 (25000) | 2300 | 2.1 | 2.39 | 108 | 131 | RK-200 RE-200K | 2.8(28) 3.0(30) |
4V-15 | A11 | 35 | 16 | 381 | 36 | 81.9 (8360) | 245.1 (25000) | 2300 | 2.1 | 2.39 | 108 | 130 | RK-200 RE-200K | 2.8(28) 3.0(30) |
4V-15 | A15 | 35 | 16 | 381 | 36 | 81.9 (8360) | 245.1 (25000) | 2300 | 2.1 | 2.79 | 108 | 139 | RK-200 RE-200K | 2.8(28) 3.0(30) |
4V-18 | A8 | 35 | 16 | 450 | 60 | 81.9 (8360) | 245.1 (25000) | 2050 | 3.51 | 3.8 | 139.3 | 162 | RK-200 RE-200K | 2.8(28) 3.0(30) |
4V-18 | A11 | 35 | 16 | 450 | 60 | 81.9 (8360) | 245.1 (25000) | 2050 | 3.51 | 3.8 | 139.3 | 160.9 | RK-200 RE-200K | 2.8(28) 3.0(30) |
4V-18 | A15 | 35 | 16 | 450 | 60 | 81.9 (8360) | 245.1 (25000) | 2050 | 3.51 | 4.2 | 139.3 | 172 | RK-200 RE-200K | 2.8(28) 3.0(30) |
4V-21 | A11 | 35 | 16 | 530 | 62 | 81.9 (8360) | 271.6 (27700) | 1450 | 6.98 | 7.62 | 199 | 230 | RK-200 RE-200K | 2.8(28) 3.0(30) |
4V-21 | A15 | 35 | 16 | 530 | 62 | 81.9 (8360) | 271.6 (27700) | 1450 | 6.98 | 7.53 | 199 | 223.7 | RK-200 RE-200K | 2.8(28) 3.0(30) |
4V-24 | A11 | 35 | 16 | 610 | 152 | 81.9 (8360) | 271.6 (27700) | 1350 | 11.34 | 11.98 | 243.8 | 275 | RK-200 RE-200K | 2.8(28) 3.0(30) |
4V-24 | A15 | 35 | 16 | 610 | 152 | 81.9 (8360) | 271.6 (27700) | 1350 | 11.34 | 11.88 | 243.8 | 268.3 | RK-200 RE-200K | 2.8(28) 3.0(30) |
4V-32 | A15 | 35 | 16 | 800 | 152 | 81.9 (8360) | 271.6 (27700) | 880 | 32.58 | 33.13 | 396 | 419.9 | RK-200 RE-200K | 2.8(28) 3.0(30) |
4V-40 | A20 | 57 | 46+(60) | 1000 | 310 | 180 (18350) | 320 (32620) | 500 | 70 | 94 | 740 | 790 | RK-250 RE-250 RE-A250 RE-L250 | 4.2(42) |
4V-50 | A20 | 57 | 46+(60) | 1250 | 290 | 180 (18350) | 320 (32620) | 450 | 222 | 224 | 1130 | 1180 | RK-250 RE-250 RE-A250 RE-L250 | 4.2(42) |
4V-63 | – | 60 | 48+(80) | 1600 | 390 | 200 (20390) | 360 (36700) | 340 | 565 | – | 1800 | – | RK-250 RE-250 RE-A250 RE-L250 | 4.6(46) |

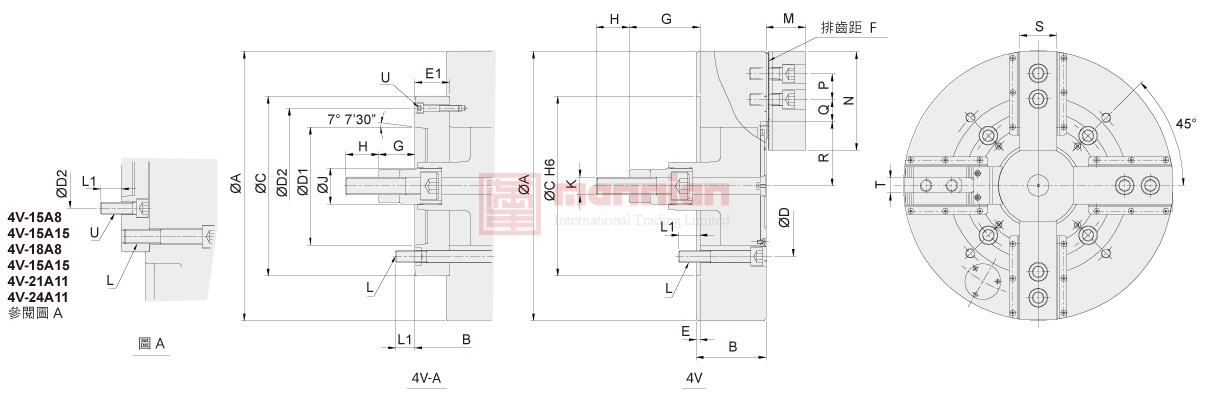

尺寸
保留规格修改的权利
型号 | – | A | B | B | C | D | D1 | D2 | E | E1 | F | G max. | G max. | G min. | G max. | H | J | K | L | L1 | L1 | M | N | P | Q max. | Q min. | R max. | R min. | S | T | U | V | W |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
4V-12 | A8 | 304 | 107 | 141 | 220 | 171.4 | 139.72 | 190 | 6 | 40 | 1.5 | 113 | 73 | 83 | 43 | 36 | 50 | M20x2.5 | 3~M16 | 24 | 24 | 42 | 110 | 30 | 51.75 | 15.75 | 61.3 | 54.9 | 40 | 16 | 4~M8 | – | – |
4V-15 | A8 | 381 | 116 | 164 | 300 | 235 | 139.72 | 171.4 | 6 | 54 | 1.5 | 153 | 99 | 118 | 64 | 55 | 60 | M30x3.5 | 6~M20 | 35 | 24 | 66 | 165 | 43 | 40.75 | 18.25 | 87.5 | 79.4 | 62 | 25.5 | 6~M16 | – | – |
4V-15 | A11 | 381 | 116 | 168 | 300 | 235 | 196.87 | 260 | 6 | 58 | 1.5 | 153 | 95 | 118 | 60 | 55 | 60 | M30x3.5 | 6~M20 | 35 | 32 | 66 | 165 | 43 | 40.75 | 18.25 | 87.5 | 79.4 | 62 | 25.5 | 4~M10 | – | – |
4V-15 | A15 | 381 | 116 | 172 | 380 | 235 | 285.78 | 330.2 | 6 | 62 | 1.5 | 153 | 91 | 118 | 56 | 55 | 60 | M30x3.5 | 6~M20 | 35 | 26 | 66 | 165 | 43 | 40.75 | 18.25 | 87.5 | 79.4 | 62 | 25.5 | 6~M24 | – | – |
4V-18 | A8 | 450 | 116 | 164 | 300 | 235 | 139.72 | 171.4 | 6 | 54 | 1.5 | 153 | 99 | 118 | 64 | 55 | 60 | M30x3.5 | 6~M20 | 35 | 24 | 66 | 165 | 43 | 51.22 | 18.22 | 108 | 100 | 62 | 25.5 | 6~M16 | – | – |
4V-18 | A11 | 450 | 116 | 168 | 300 | 235 | 196.87 | 260 | 6 | 58 | 1.5 | 153 | 95 | 118 | 60 | 55 | 60 | M30x3.5 | 6~M20 | 35 | 32 | 66 | 165 | 43 | 51.22 | 18.22 | 108 | 100 | 62 | 25.5 | 4~M10 | – | – |
4V-18 | A15 | 450 | 116 | 172 | 380 | 235 | 285.78 | 330.2 | 6 | 62 | 1.5 | 153 | 91 | 118 | 56 | 55 | 60 | M30x3.5 | 6~M20 | 35 | 26 | 66 | 165 | 43 | 51.22 | 18.22 | 108 | 100 | 62 | 25.5 | 6~M24 | – | – |
4V-21 | A11 | 530 | 127 | 167 | 380 | 330.2 | 196.87 | 235 | 6 | 46 | 3 | 137 | 91 | 102 | 56 | 55 | 60 | M30x3.5 | 6~M24 | 41 | 35 | 74 | 180 | 60 | 72.5 | 24.5 | 89 | 81 | 65 | 25 | 6~M20 | – | – |
4V-21 | A15 | 530 | 127 | 167 | 380 | 330.2 | 285.78 | 330.2 | 6 | 46 | 3 | 137 | 91 | 102 | 56 | 55 | 60 | M30x3.5 | 6~M24 | 41 | 35 | 74 | 180 | 60 | 72.5 | 24.5 | 89 | 81 | 65 | 25 | 3~M12 | – | – |
4V-24 | A11 | 610 | 127 | 167 | 380 | 330.2 | 196.87 | 235 | 6 | 46 | 3 | 137 | 91 | 102 | 56 | 55 | 60 | M30x3.5 | 6~M24 | 41 | 35 | 74 | 180 | 60 | 93.5 | 24.5 | 128 | 120 | 65 | 25 | 6~M20 | – | – |
4V-24 | A15 | 610 | 127 | 167 | 380 | 330.2 | 285.78 | 330.2 | 6 | 46 | 3 | 137 | 91 | 102 | 56 | 55 | 60 | M30x3.5 | 6~M24 | 41 | 35 | 74 | 180 | 60 | 93.5 | 24.5 | 128 | 120 | 65 | 25 | 3~M12 | – | – |
4V-32 | A15 | 800 | 147 | 187 | 380 | 330.2 | 285.78 | 330.2 | 6 | 46 | 3 | 137 | 91 | 102 | 56 | 55 | 60 | M30x3.5 | 6~M24 | 36 | 35 | 74 | 180 | 60 | 189.5 | 24.5 | 128 | 120 | 65 | 25 | 3~M12 | – | – |
4V-40 | A20 | 1000 | 184 | 226 | 520 | 463.6 | 412.78 | 463.6 | 8 | 50 | 190 | 123 | 73 | 66 | 16 | 65 | 65 | M36x4 | M24 | 37 | – | 110 | 270 | 76.2 | 295 | – | 457 | 404 | 6~19.03 | 7~M24 | 3~M12 | 42 | 84 |
4V-50 | A20 | 1250 | 200 | 242 | 520 | 463.6 | 412.78 | 463.6 | 8 | 50 | 190 | 123 | 73 | 66 | 16 | 65 | 65 | M36x4 | M24 | 37 | – | 110 | 270 | 76.2 | 416 | – | 563 | 510 | 9~19.03 | 9~M24 | 3~M12 | 42 | 84 |
4V-63 | – | 1600 | 240 | – | 720 | 647.6 | – | 463.6 | 8 | – | 214 | 133 | – | 73 | – | 65 | 65 | M36x4 | M30 | 46 | – | 110 | 270 | 76.2 | 540 | – | 738 | 674 | 12~19.03 | 13~M24 | – | 42 | 110 |
